// 14
RefIE-014
KlientIndustrial client
Rok2024
Skala1:1
[CAD][3D Print]

Osłona panelu maszyny

Zaślepka z PETG, 286 x 62,5 x 3,3 mm, zakrywająca listwę świetlną maszyny. Okno na światło plus port 6 x 13 mm. Dostarczone pliki STL, 3MF i rysunek wymiarowy. Wydruk: ~16 g filamentu, ~24 min.

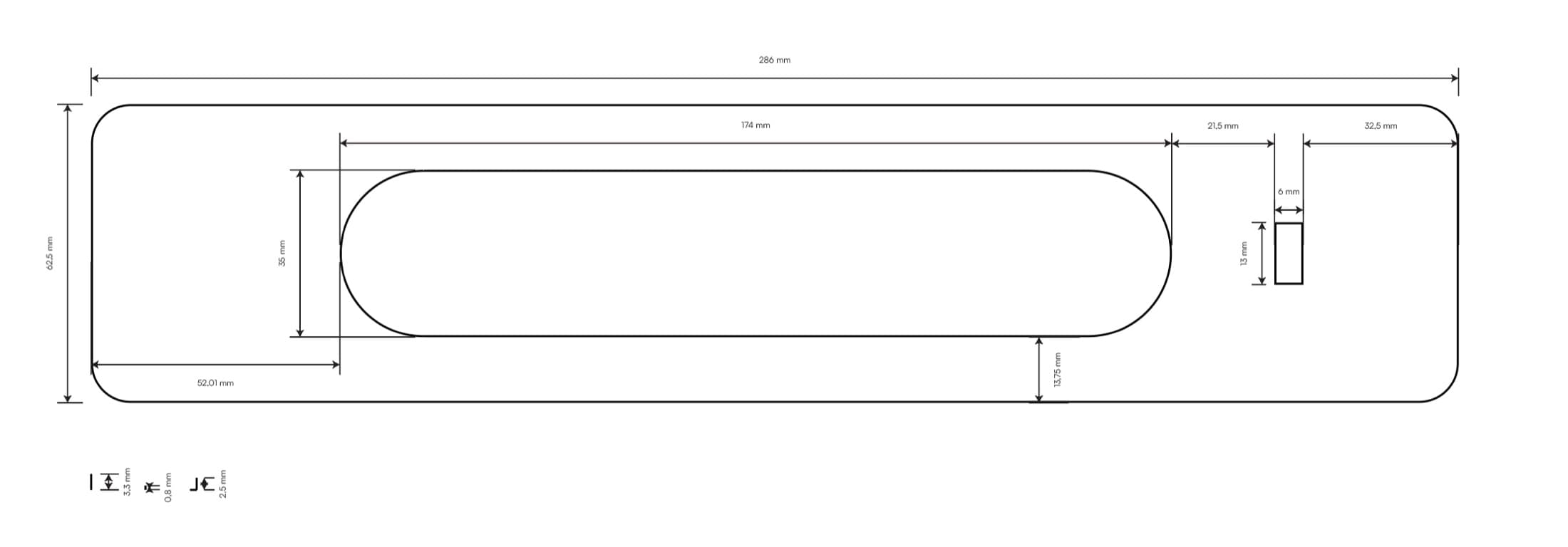

Rysunek wymiarowy: 286 x 62,5 x 3,3 mm, okno świetlne i port 6 x 13 mm.IE-014 · FIG.01 · Rysunek wymiarowy: 286 x 62,5 x 3,3 mm, okno świetlne i port 6 x 13 mm.

Problem

Klient potrzebował zaślepki zakrywającej listwę świetlną w maszynie. Element musiał trafić w istniejący obrys (286 x 62,5 mm), zostawić okno na światło i mały otwór na port, przy grubości tylko 3,3 mm i sztywności wystarczającej do montażu.

Rezultat

Dostarczony komplet: model 3D (STL/3MF) gotowy do druku oraz rysunek wymiarowy A3. Pojedyncza zaślepka z PETG: ~16 g, ~24 min.

  1. 01Odtworzenie obrysu i otworów z wymiarów klienta. Model w CAD: okno świetlne, port 6 x 13 mm, zaokrąglone narożniki.
  2. 02Rysunek wymiarowy A3 do akceptacji: 286 x 62,5 x 3,3 mm, pozycje otworów i promienie.
  3. 03Przygotowanie druku w Bambu Studio (PETG). Estymacja: 16,37 g filamentu, 23 min 39 s druku.
  4. 04Dostawa kompletu plików: STL i 3MF gotowe do druku oraz rysunek wymiarowy.

Specyfikacje

IE-014
Materiał
PETG
Wymiary
286 x 62,5 x 3,3 mm
Otwory
okno świetlne + port 6 x 13 mm
Druk
16,37 g, 23 min 39 s
Dostawa
STL + 3MF + rysunek

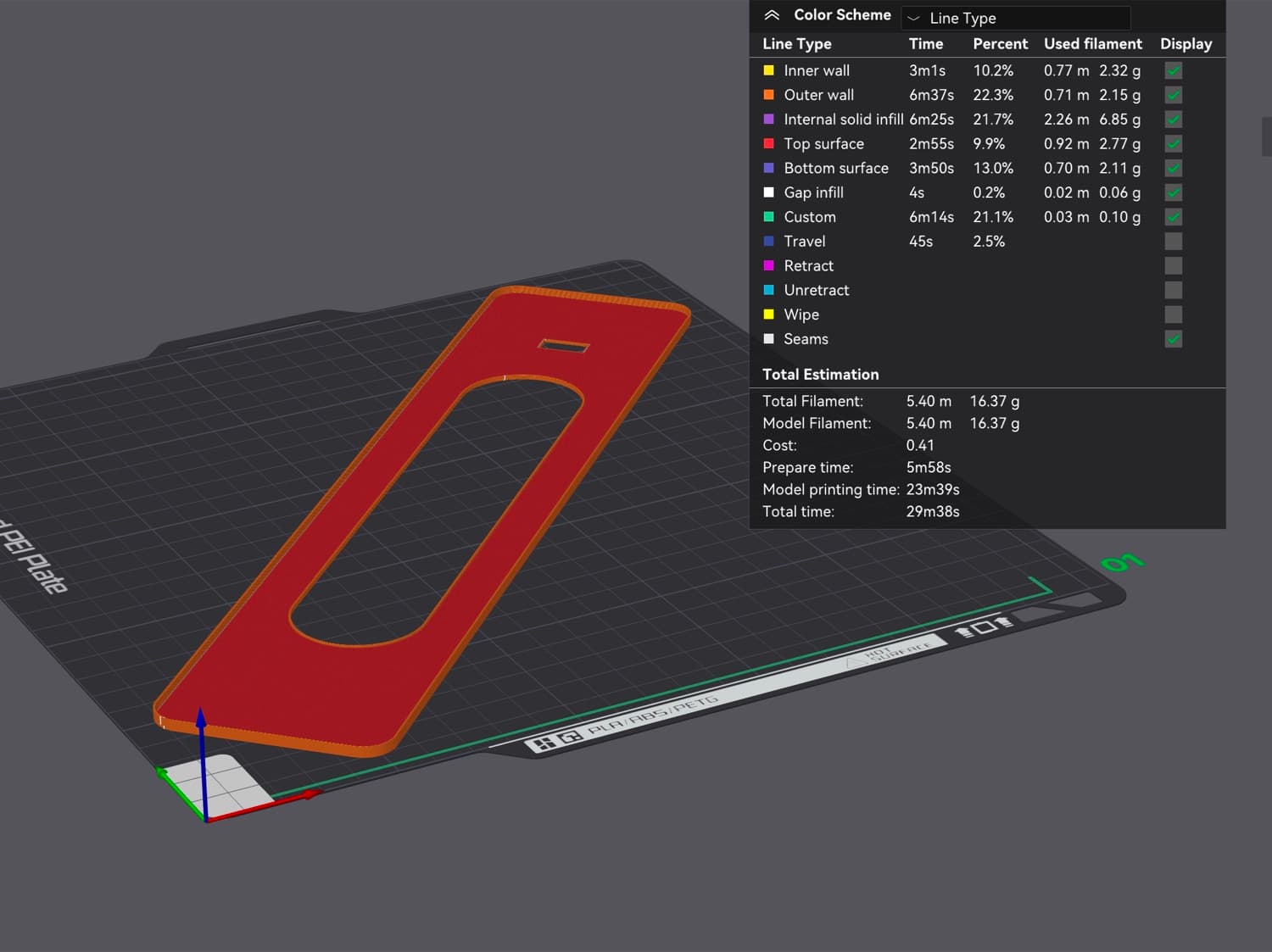

Estymacja druku: 16,37 g filamentu, 23 min 39 s, 0,41 PLN.
FIG.02Estymacja druku: 16,37 g filamentu, 23 min 39 s, 0,41 PLN.

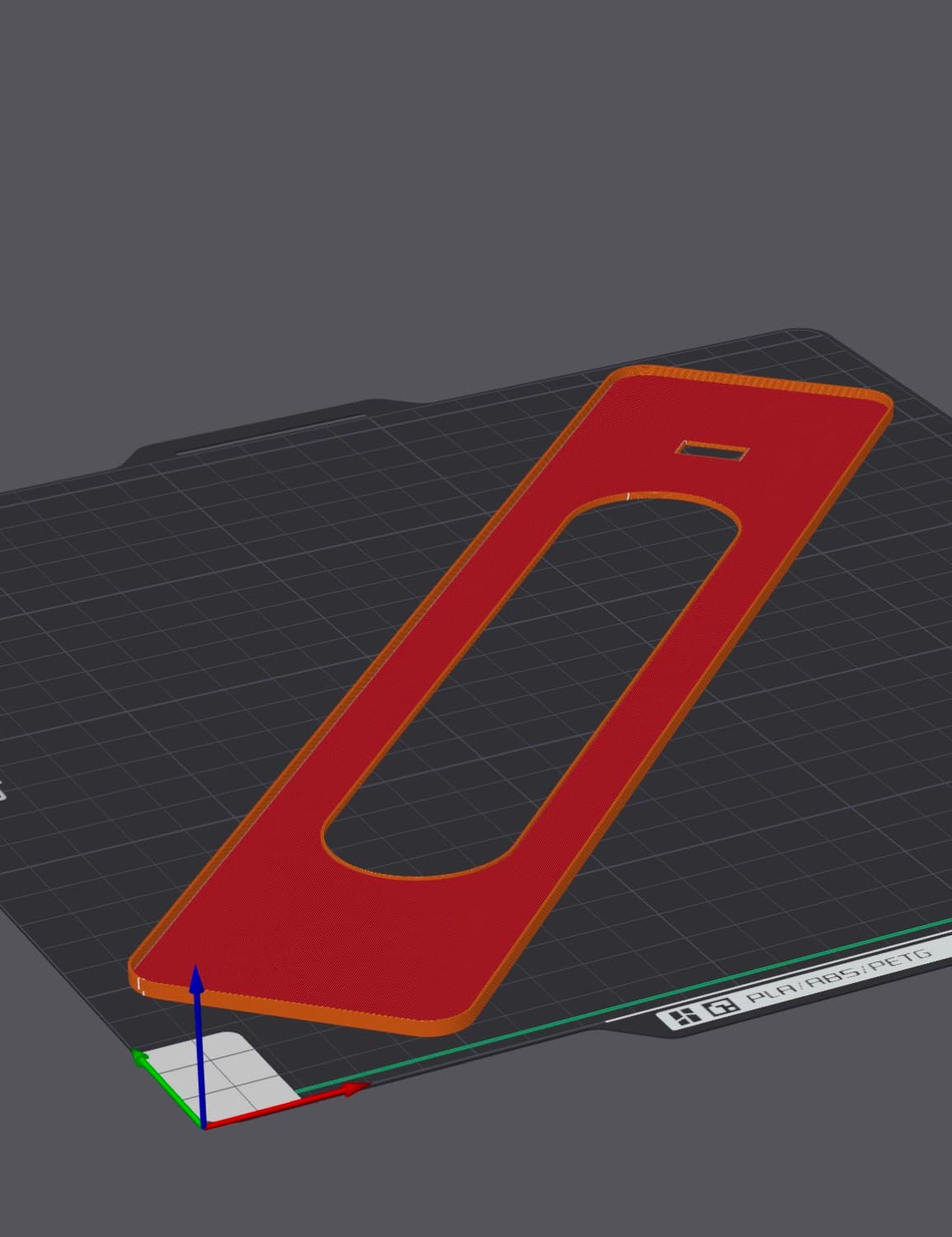

Widok 3D zaślepki: okno świetlne i otwór portu.
FIG.03Widok 3D zaślepki: okno świetlne i otwór portu.

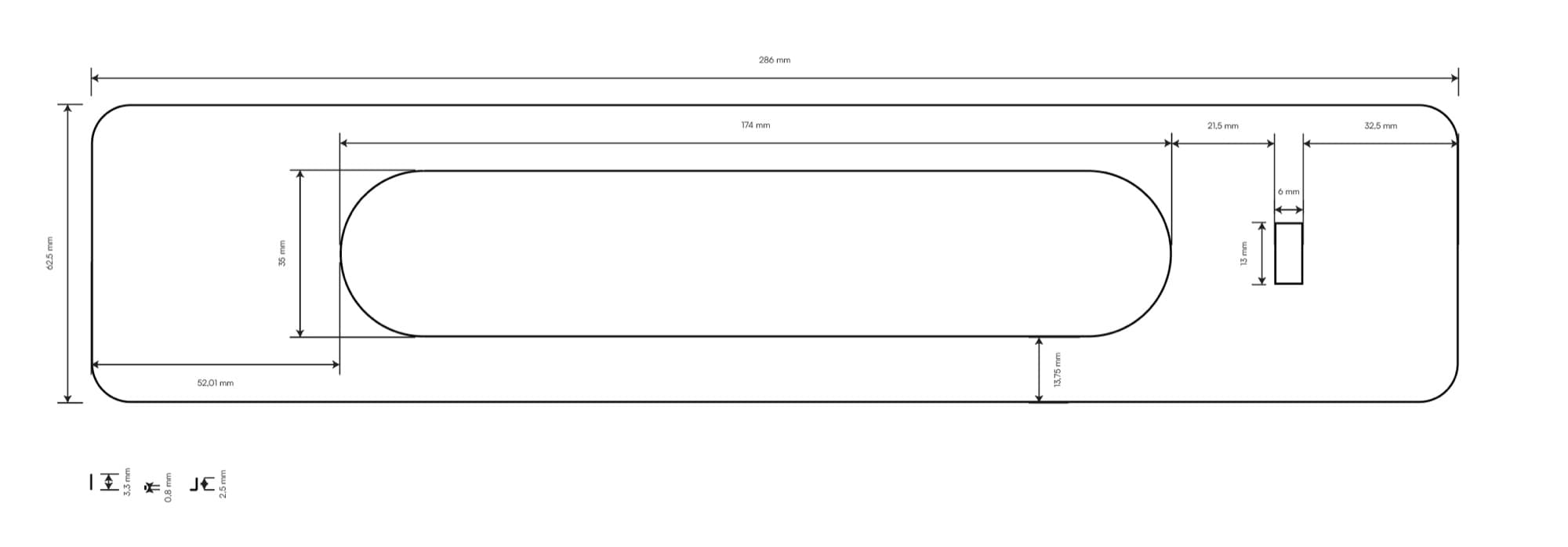

Rysunek techniczny z wymiarami i grubością 3,3 mm.
FIG.04Rysunek techniczny z wymiarami i grubością 3,3 mm.
