RefIE-027
KlientDom Sztuki Żar
Rok2026
Skala1:1
[DfAM][3D Print][CAD][Tooling]

Stempel do ceramicznych wizytówek: logo w glinie w dwa dni

Dom Sztuki Żar robi ceramiczne wizytówki dla firmy medycznej NextGen Health i potrzebował narzędzia, które powtarzalnie odbije logo w glinie. Z pliku PNG powstał wektor, z wektora parametryczny model stempla, a z drukarki dwie części bez podpór. Od wizyty w pracowni do gotowego stempla minęły dwa dni.

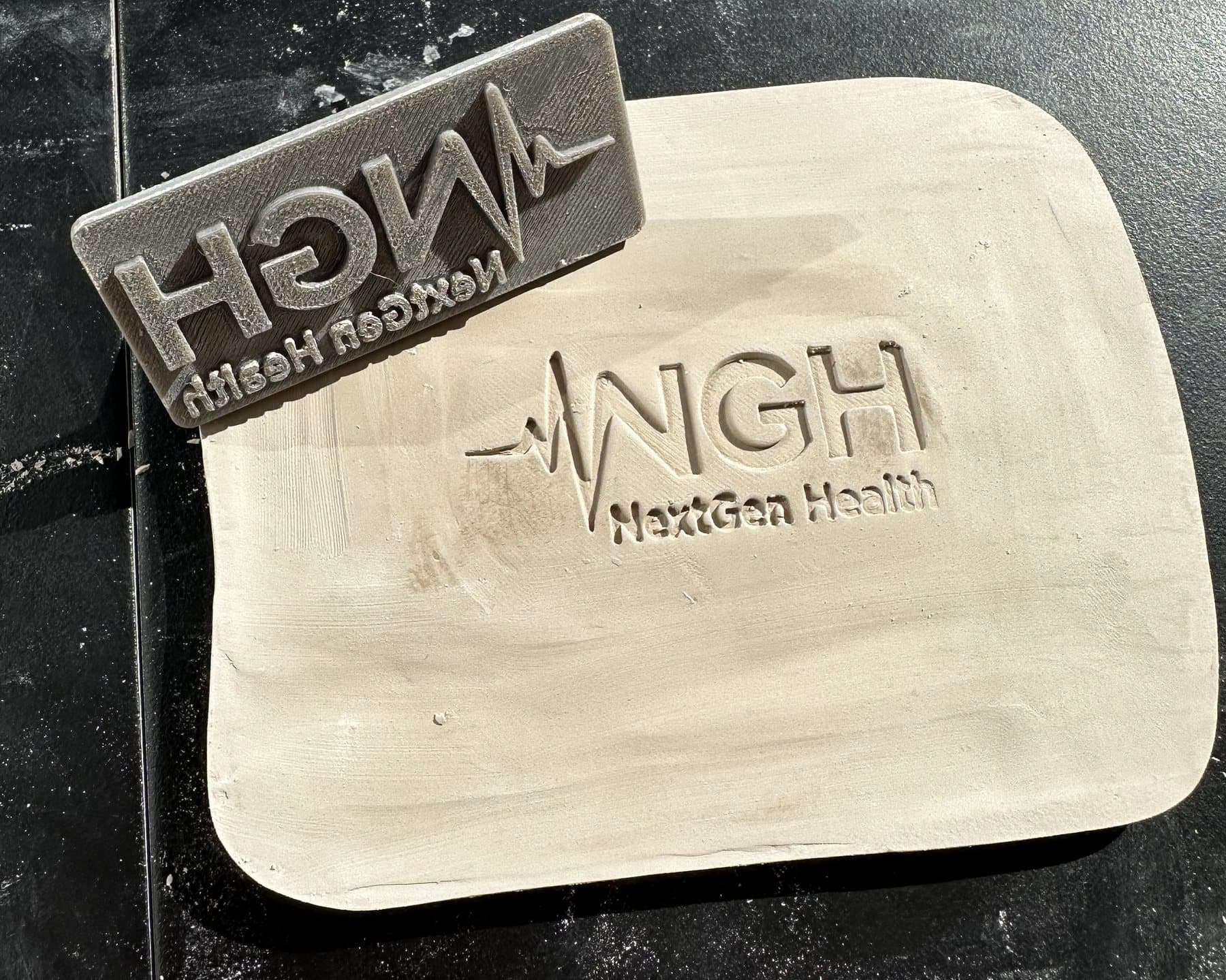

Stempel obok świeżego odcisku w płacie gliny na ceramiczną wizytówkę.IE-027 · FIG.01 · Stempel obok świeżego odcisku w płacie gliny na ceramiczną wizytówkę.

Problem

Logo istniało tylko jako PNG z gradientem. Linia EKG w sygnecie jest cienka, podpis NextGen Health ma drobne litery z otworami, a glina i druk FDM mają swoją rozdzielczość: za cienki relief znika, za drobny otwór w literze zalewa się materiałem. Stempel musiał być lustrzany, wygodny w dłoni, gotowy na serię wizytówek i oddany w środę, dwa dni po zleceniu.

Rezultat

Stempel oddany dwa dni po zleceniu. Odciski w glinie są czyste, razem z podpisem NextGen Health, który na starcie był na granicy czytelności. Pliki źródłowe zostają u nas, więc dodruk albo stempel z innym logo to kwestia jednego dnia.

  1. 01Wizyta w pracowni: rozmiar odcisku około 7 x 5 cm, głębokość reliefu, rodzaj gliny i sposób odbijania. Proporcje logo bez zmian.
  2. 02Wektoryzacja: PNG przerysowany na krzywe, oczyszczony, cienkie kreski pogrubione o 0,15 mm, lustro do DXF i SVG. Odbicie sprawdzone przekrojem, żeby w glinie czytało się poprawnie.
  3. 03Model parametryczny ze skryptu: płytka 3 mm z reliefem 1,5 mm o prostych ściankach oraz uchwyt w formie płetwy na stopce, wklejany w gniazdo w plecach. Warianty 70 i 80 mm, wersja bez podpisu i kupon testowy samego podpisu.
  4. 04Druk FDM w dwóch częściach, obie płasko i bez podpór: płytka reliefem do góry na warstwie 0,08 do 0,12 mm, uchwyt stopką na stole. PLA, razem około 20 g. Klejenie CA.
  5. 05Test odbicia w glinie w pracowni i oddanie w terminie. Po pierwszej serii wizytówek pracownia przysłała zdjęcia odcisków.

Specyfikacje

IE-027
Klient
Dom Sztuki Żar, dla NextGen Health
Narzędzie
Stempel do gliny, logo 70 mm
Konstrukcja
2 części, druk bez podpór
Relief
1,5 mm, ścianki proste
Materiał
PLA, FDM
Czas
2 dni od zlecenia

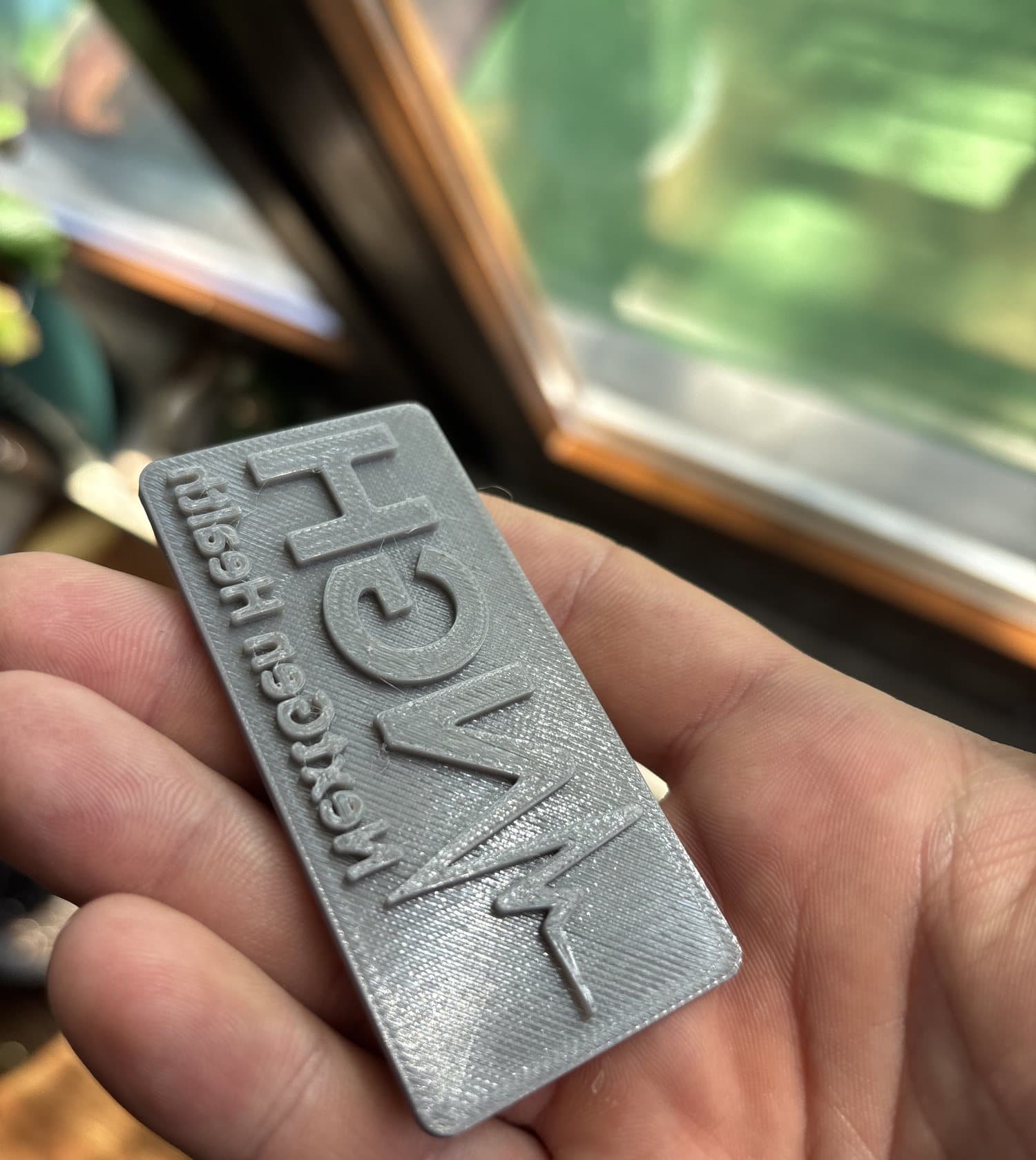

Wydrukowana płytka stempla w dłoni: relief lustrzany, proste ścianki, warstwa 0,1 mm.
FIG.02Wydrukowana płytka stempla w dłoni: relief lustrzany, proste ścianki, warstwa 0,1 mm.

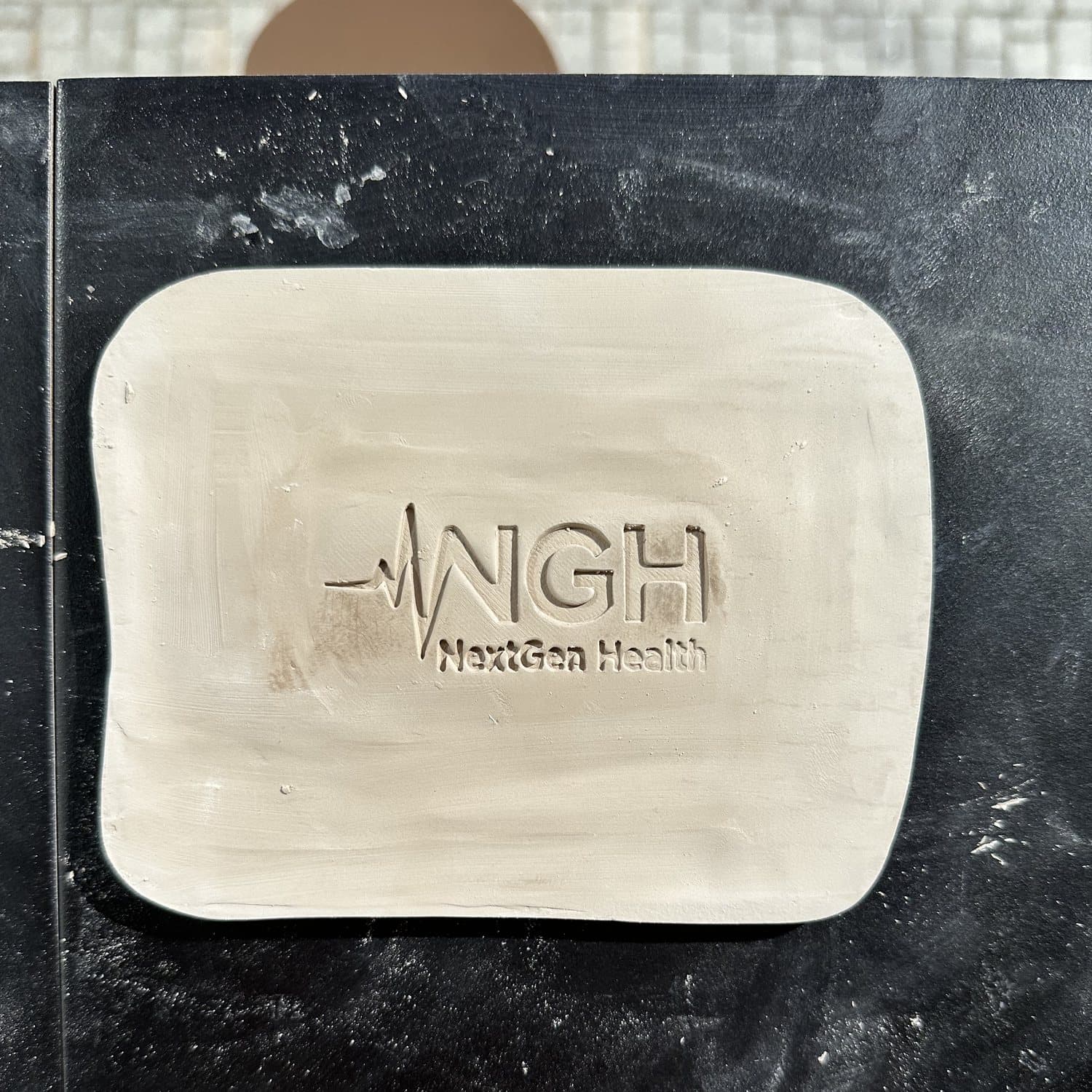

Płat gliny z odciskiem na stole w pracowni Domu Sztuki Żar.
FIG.03Płat gliny z odciskiem na stole w pracowni Domu Sztuki Żar.

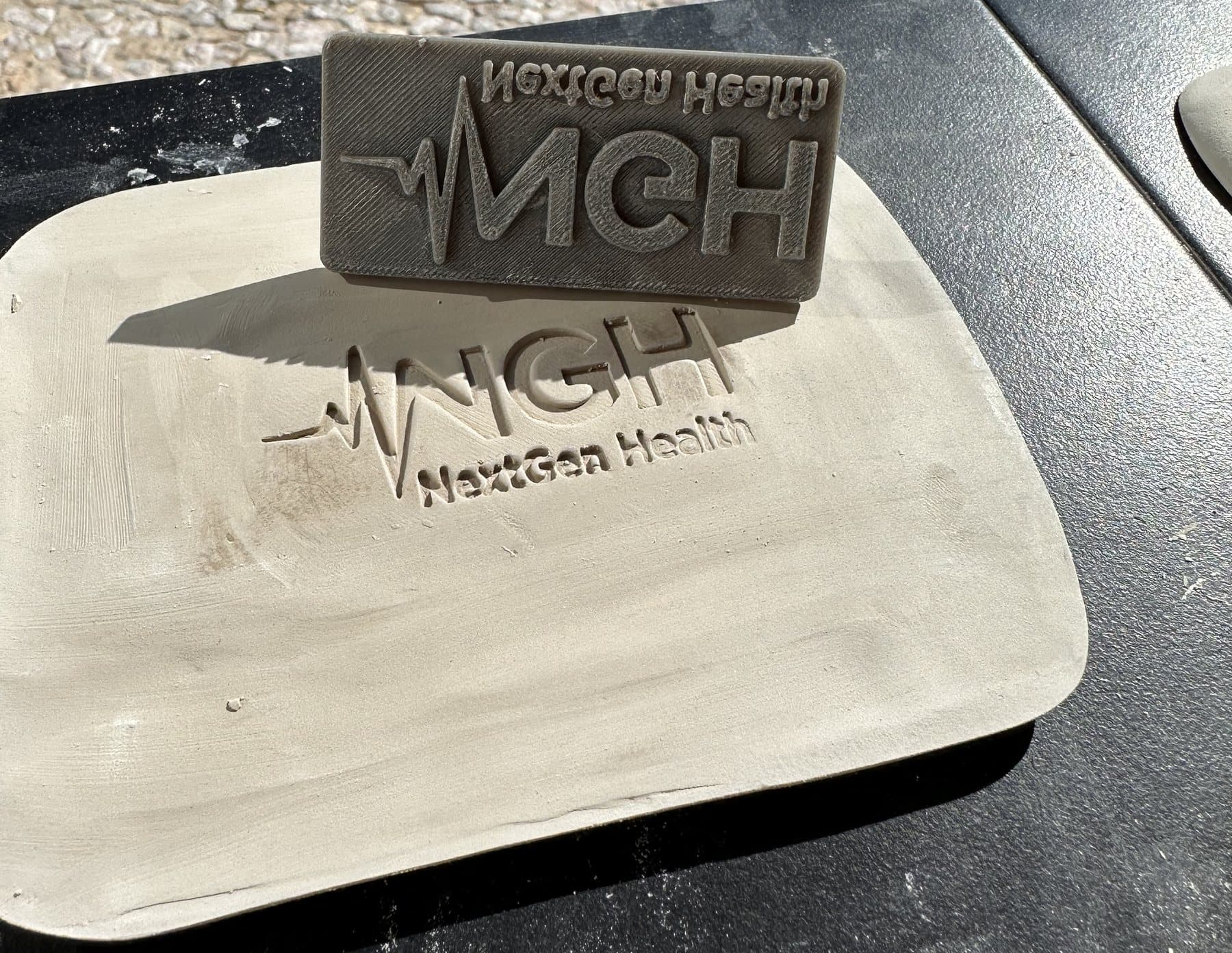

Stempel postawiony na krawędzi obok odcisku: to samo logo w negatywie i pozytywie.
FIG.04Stempel postawiony na krawędzi obok odcisku: to samo logo w negatywie i pozytywie.

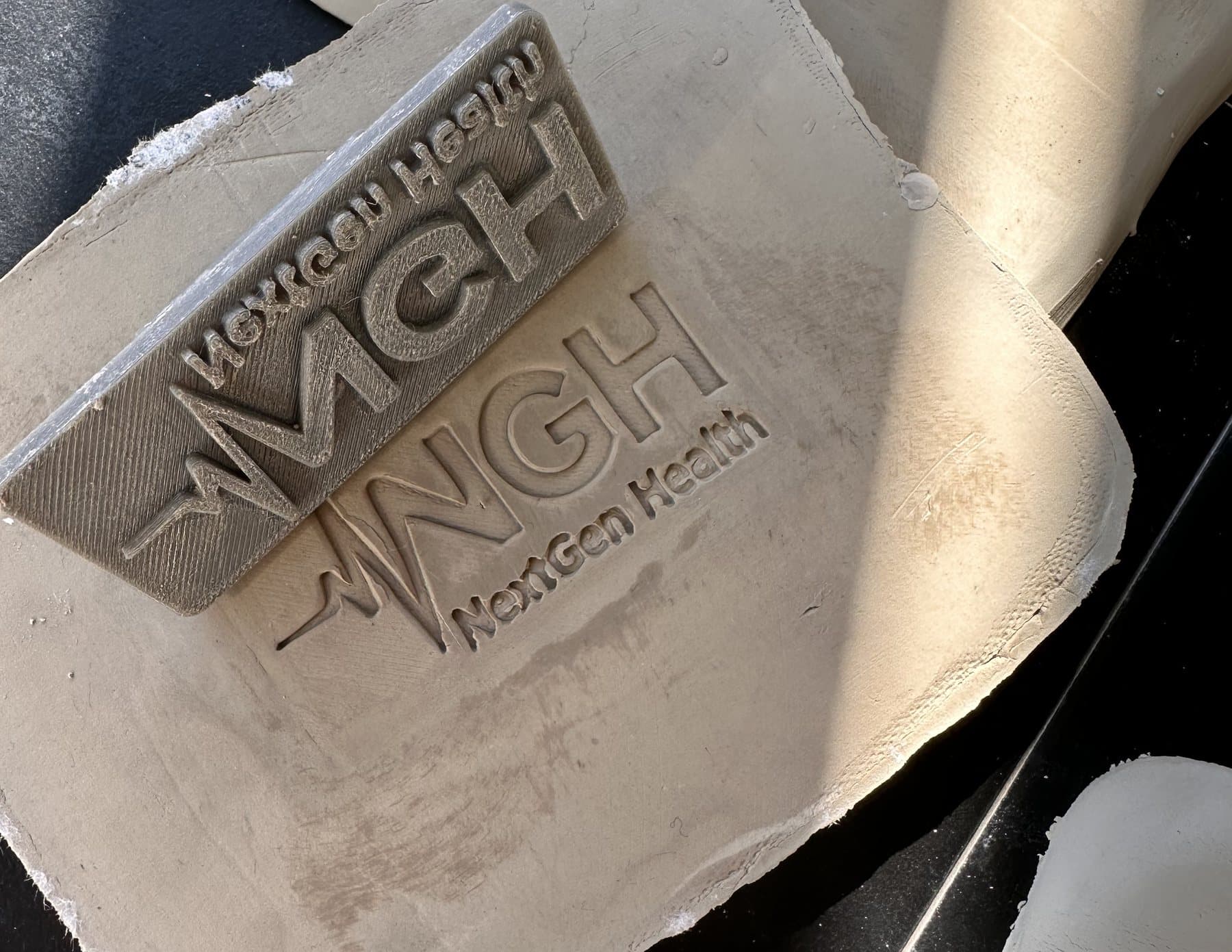

Pierwsza seria wizytówek: stempel na kolejnym płacie gliny, odciski schną obok.
FIG.05Pierwsza seria wizytówek: stempel na kolejnym płacie gliny, odciski schną obok.
