Skanowanie 3D i fotogrametria: od małej części po budynek
Skanowanie 3D to zamiana fizycznego obiektu w model cyfrowy, a robimy je tak, żeby na końcu był plik do pracy, nie sama chmura punktów. Instant Engineering z Opola skanuje i mierzy części, a budynki i teren odwzorowuje fotogrametrią z drona. Wynik to model STEP do zmian, siatka STL lub OBJ, rysunek techniczny albo makieta z druku 3D w skali.
Skan to początek, nie koniec
Większość osób, które szukają skanowania 3D, nie potrzebuje skanu. Potrzebuje części, która pasuje, płyty, która trafi w otwory, albo makiety, którą da się postawić na stole. Surowa siatka ze skanera to miliony trójkątów z dziurami tam, gdzie nic nie zajrzało. Nie da się w niej przesunąć otworu ani zmienić grubości ścianki, a drukarka i frezarka potrzebują zamkniętej bryły w milimetrach.
Dlatego skan traktujemy jak pomiar. Z siatki odczytujemy to, co ważne: płaszczyzny styku, osie, rozstaw i średnice otworów, obrys. Wymiary krytyczne sprawdzamy ręcznie, a potem budujemy czysty model CAD albo przygotowujemy siatkę do druku. Rozmowa od początku dotyczy tego, do czego ma służyć wynik, i to on decyduje o metodzie. Obsługujemy całą Polskę, pracujemy głównie z firmami i przy obiektach, z których coś dalej powstaje.
Kiedy to ma sens
- Część jest zużyta lub pęknięta, a nikt nie ma do niej rysunku ani pliku.
- Nowa część musi pasować do czegoś istniejącego: obudowy, kołnierza, ramy maszyny.
- Kształt jest organiczny lub odlewany i trudno go zmierzyć suwmiarką.
- Potrzebujesz makiety istniejącego budynku: dla dewelopera, muzeum, urzędu, na wystawę.
- Dachu ani elewacji nie da się zmierzyć z ziemi, a rysunki nie zgadzają się ze stanem dzisiejszym.
- Chcesz udokumentować stan obiektu, zanim coś się zmieni.
Co dostajesz
- Model STEP do edycji, zbudowany na pomiarach, a nie skopiowana siatka.
- Siatka STL lub OBJ, oczyszczona i zamknięta, gdy potrzebny jest kształt, a nie parametry.
- Rysunek techniczny PDF z wymiarami i tolerancjami tam, gdzie mają znaczenie.
- Przy budynkach: model 3D z teksturą w prawdziwej skali i położeniu.
- Makieta z druku 3D w wybranej skali, w całości albo w częściach do złożenia.
- Na życzenie gotowa część: wydruk sprawdzający, PA12 z MJF lub SLS, albo dokumentacja dla frezera.
Jak pracujemy
Terminy typowe dla prostej i średniej geometrii. Przy budynkach termin nalotu zależy od pogody i stref lotniczych, ustalamy go przy wycenie.
- 01
Zgłoszenie i cel
Wysyłasz zdjęcia obiektu i piszesz, do czego ma służyć wynik: zamiennik, poprawiona wersja, makieta, dokumentacja. Odpowiadamy w 1 dzień roboczy z propozycją metody i wyceną.
- 02
Skan, pomiar albo nalot

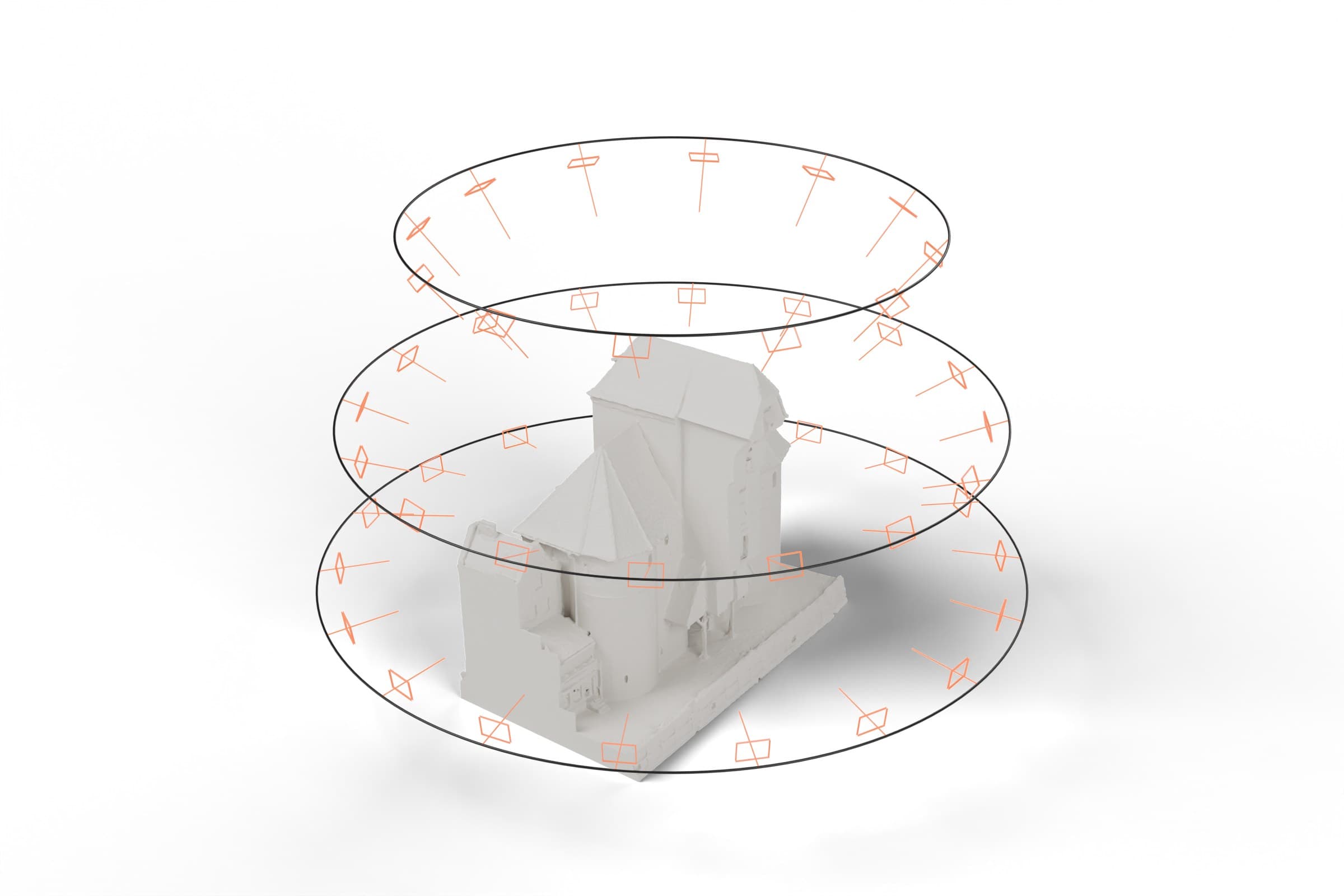

Małe i średnie części skanujemy i mierzymy, wymiary krytyczne sprawdzamy ręcznie. Budynki i teren fotografujemy z drona po orbitach na kilku wysokościach, po sprawdzeniu stref lotniczych.
- 03
Model do pracy
Z części powstaje model STEP i rysunek, zwykle w 2 do 5 dni. Ze zdjęć z nalotu fotogrametria liczy siatkę z teksturą w prawdziwej skali, którą potem porządkujemy i domykamy do druku.
- 04
Sprawdzenie na wydruku
Zanim coś pójdzie do metalu albo do serii, drukujemy wersję sprawdzającą z tworzywa, zwykle w 2 do 4 dni. Przykładasz ją na miejscu i od razu widać, czy wszystko trafia.
- 05
Wykonanie
Część z PA12 w MJF lub SLS to typowo 3 do 5 dni roboczych, każde wykończenie 1 do 3 dni. Makietę drukujemy u siebie albo z żywicy, gdy potrzebny jest drobniejszy detal. CNC i inne procesy zlecamy na naszej dokumentacji.
Skan, pomiar czy fotogrametria
Metodę dobieramy do obiektu i do wyniku. Prostą część z płaszczyznami i otworami często szybciej i pewniej zmierzyć, tak jak podłokietnik Pontiaca odtworzony z jednego zużytego odlewu. Kształty swobodne, odlewy i duże obudowy skanujemy: przy adapterze silnik / skrzynia stronę skrzyni wzięliśmy ze skanu prawdziwej obudowy dzwonu i odczytaliśmy z niego płaszczyznę styku, obrys i 8 otworów śrub. Budynek, dach i teren to fotogrametria: setki zdjęć z drona, z których program liczy chmurę punktów i siatkę.
Przy Żurawiu Gdańskim nalot wykonał pilot Marcel Łuczak: dwa loty, 830 zdjęć, model z teksturą w prawdziwej skali, a z niego makieta z PLA o długości 156 mm, wydrukowana w 7 h 51 min. Ten sam model można wydrukować w innej skali albo z żywicy bez ponownego latania. Skan i model zostają u ciebie, więc kolejna wersja części czy makiety nie zaczyna się od zera.
Częste pytania
Ile kosztuje skanowanie 3D?
Cena zależy od wielkości i złożoności obiektu oraz od tego, czy wystarczy siatka, czy potrzebny jest model STEP i rysunek. Najwięcej kosztuje zwykle nie sam skan, tylko zbudowanie z niego modelu do pracy. Wyślij zdjęcia i cel, wycenę dostaniesz w 1 dzień roboczy.
Ile kosztuje skan 3D budynku i makieta?
Przy budynku liczą się wielkość obiektu, strefy lotnicze i dostęp, liczba nalotów, wymagany detal oraz skala i materiał makiety. Inaczej wycenia się sam model 3D, a inaczej model z makietą w kilku egzemplarzach. Napisz, gdzie stoi obiekt i do czego ma służyć, a odpowiemy z wyceną w 1 dzień roboczy.
Czy ze skanu 3D dostanę model, który da się edytować?
Tak, jeśli tego potrzebujesz. Na podstawie skanu i pomiarów budujemy model STEP w CAD, w którym można zmienić otwór, ściankę czy materiał, i robimy do niego rysunek. Sama siatka STL wystarcza, gdy liczy się kształt, na przykład przy makiecie albo kopii dekoracyjnej.
Czym różni się skanowanie 3D od inżynierii odwrotnej?
Skanowanie daje kształt obiektu jako siatkę lub chmurę punktów. Inżynieria odwrotna idzie dalej: z tego kształtu i z pomiarów powstaje model konstrukcyjny z wymiarami, tolerancjami i rysunkiem, gotowy do produkcji albo do poprawek. U nas skan jest zwykle pierwszym krokiem inżynierii odwrotnej.
Czy robicie fotogrametrię dronem?
Tak, przy budynkach, dachach i terenie. Nalot wykonuje pilot drona, z którym współpracujemy, po sprawdzeniu stref lotniczych. Ze zdjęć powstaje model 3D z teksturą w prawdziwej skali, a z niego makieta z druku 3D, siatka albo dokumentacja stanu obiektu.
Jak długo trwa skanowanie i model 3D?
Pomiar lub skan części i model STEP z rysunkiem to zwykle 2 do 5 dni dla prostej i średniej geometrii. Wersja sprawdzająca z tworzywa to kolejne 2 do 4 dni. Przy budynkach termin zależy od pogody i stref lotniczych, więc ustalamy go przy wycenie.
Czy podpisujecie NDA?
Tak, na życzenie podpisujemy umowę o poufności. Pliki trafiają tylko do zakładu, który robi część, i nie publikujemy realizacji bez twojej zgody.
Więcej w bazie wiedzy
Inżynieria odwrotna w praktyce: od zużytego egzemplarza do dokumentacji produkcyjnej
Urządzenie działa, ale nikt nie ma do niego plików. Pokazujemy, jak mierzymy, co trafia do dokumentacji i dlaczego to ona, a nie pojedyncza część, jest najcenniejsza.
Części na żądanie: jak odtwarzamy część, której nie da się już kupić
Maszyna stoi, bo pękł element, którego producent już nie sprzedaje. Pokazujemy, jak z zużytego egzemplarza, zdjęcia i wymiarów robimy sprawną część i dokumentację, która zostaje u Ciebie.
Wydruk sprawdzający przed metalem: tani błąd zamiast drogiego
Najdroższa pomyłka to ta, którą widać dopiero po zdjęciu części z maszyny. Wydruk z tworzywa pozwala ją złapać wcześniej, za ułamek kosztu.
