Reverse engineering podłokietnika drzwi Pontiaca Grand Prix 1964

Podłokietnik drzwi (arm rest) Pontiaca Grand Prix z 1964 roku, niedostępny jako część zamienna, odtworzony z jednego zużytego odlewu. Pomiary, model 3D w Shapr3D z żebrami i tulejkami pod oryginalne śruby, komplet rysunków technicznych i geometria gotowa do druku FDM lub produkcji MJF / SLS.

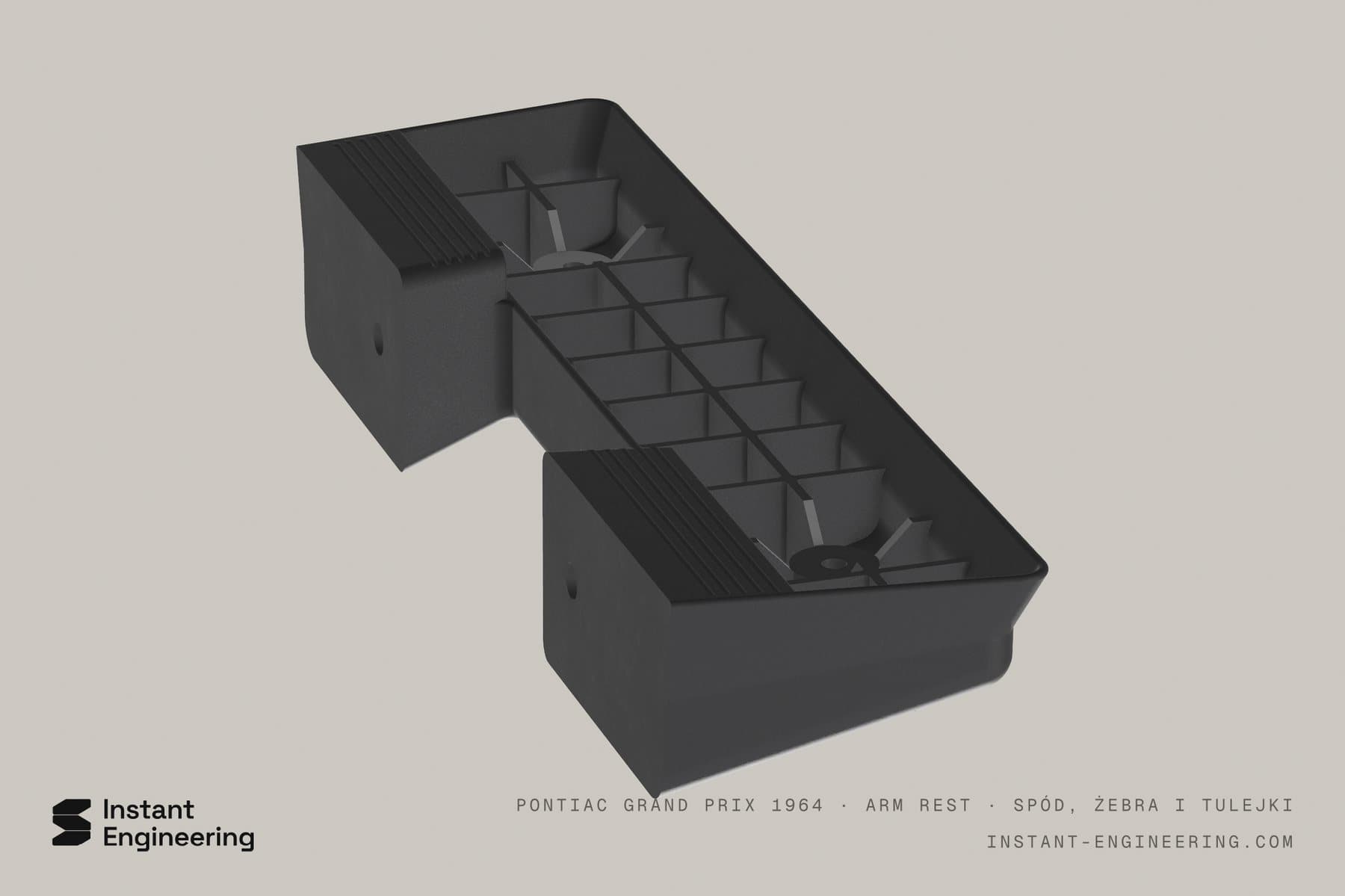

Spód modelu: ścianka 2 mm, żebra co 24 mm, tulejki i płytki z rowkami w stopkach.IE-026 · FIG.01 · Spód modelu: ścianka 2 mm, żebra co 24 mm, tulejki i płytki z rowkami w stopkach.

Problem

Oryginalny podłokietnik to odlew, którego nikt już nie produkuje, a używane egzemplarze są rzadkie i drogie. Zachowała się jedna zużyta sztuka. Nowa część musi pasować w to samo miejsce: dwa gwinty skośne przez ścianę montażową pod kątem 20 stopni, dwie tulejki pod śruby od strony lica i wcięcie pod panel drzwi. Geometrię trzeba było odtworzyć 1:1 z odlewu, który nigdy nie miał dokumentacji.

Rezultat

Kompletna geometria zamiennika odtworzona z jednego zużytego odlewu, bez plików producenta: 272 x 74 x 45 mm, punkty montażowe i kąt gwintów 1:1 z oryginałem. Do tego rysunek techniczny (3 arkusze A3) i wizualizacje, które klient dostaje razem z częścią.

  1. 01Pomiary zużytego odlewu: obrys, pochylenie lica, położenie i kąt gwintów, rozstaw tulejek, układ żeber od spodu.
  2. 02Model 3D w Shapr3D: bryła zewnętrzna z pochylonym licem, ścianka 2 mm, żebra co 24 mm, tulejki pod śruby i kieszenie pod łby, płytki z rowkami w stopkach.
  3. 03Kontrola geometrii skryptami na bryle STEP (build123d): wykrycie otworów, sprawdzenie ścianek i przekrojów, zanim cokolwiek poszło na drukarkę.
  4. 04Dokumentacja: trzy arkusze A3 generowane wprost z modelu (rzuty, przekroje przez tulejki i gwint skośny, detal rowków) w brandingu Instant Engineering.
  5. 05Przygotowanie do druku FDM (PETG) oraz plik STEP pod ewentualną produkcję MJF / SLS u partnera.

Specyfikacje

IE-026
Pojazd
Pontiac Grand Prix 1964
Część
Podłokietnik drzwi (arm rest)
Metoda
Reverse engineering z odlewu
CAD
Shapr3D + build123d (kontrola)
Wymiary
272 x 74 x 45 mm
Dokumentacja
3 arkusze A3 z modelu

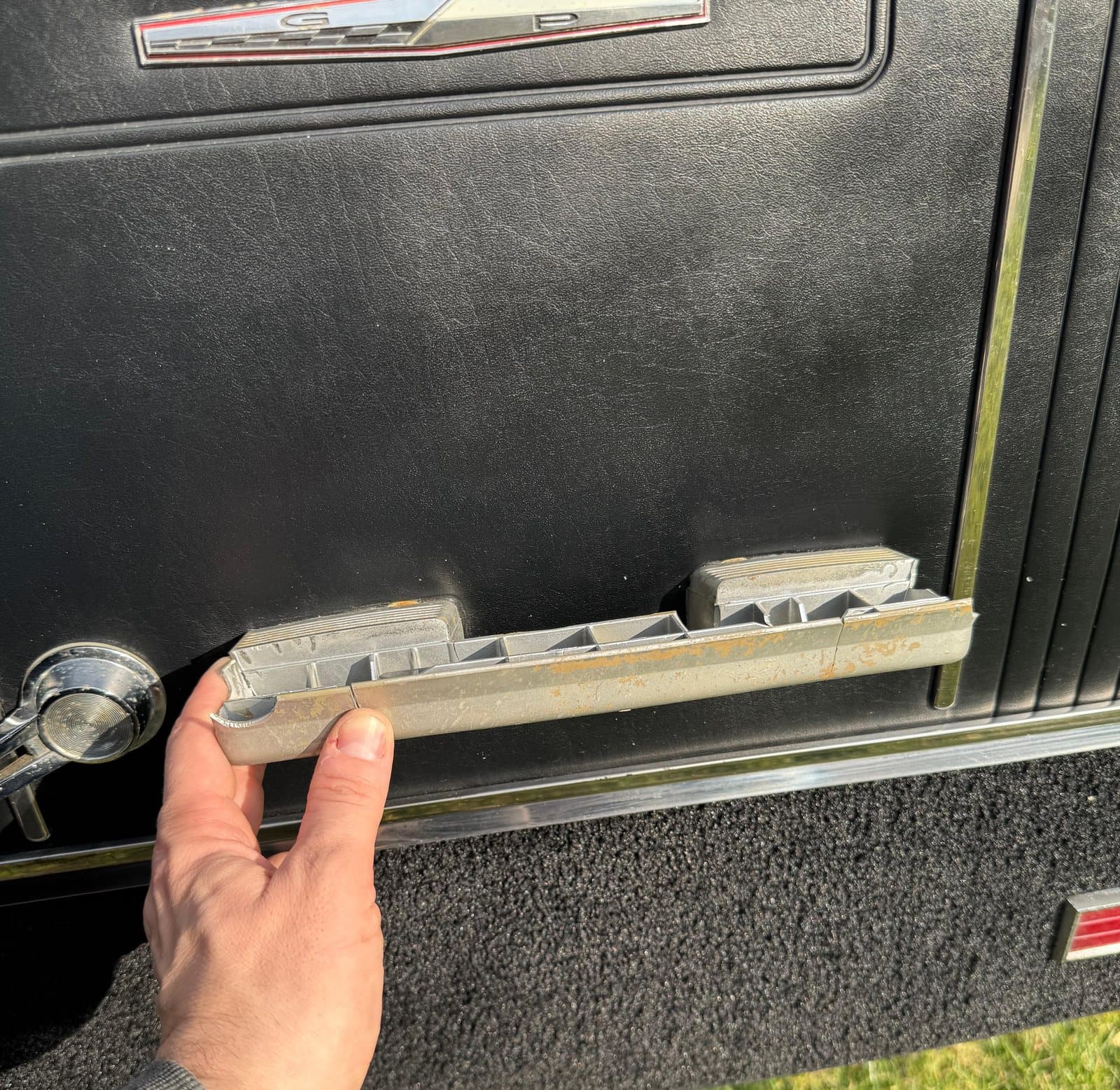

Zużyty oryginalny odlew przymierzony do panelu drzwi, punkt wyjścia całej pracy.
FIG.02Zużyty oryginalny odlew przymierzony do panelu drzwi, punkt wyjścia całej pracy.

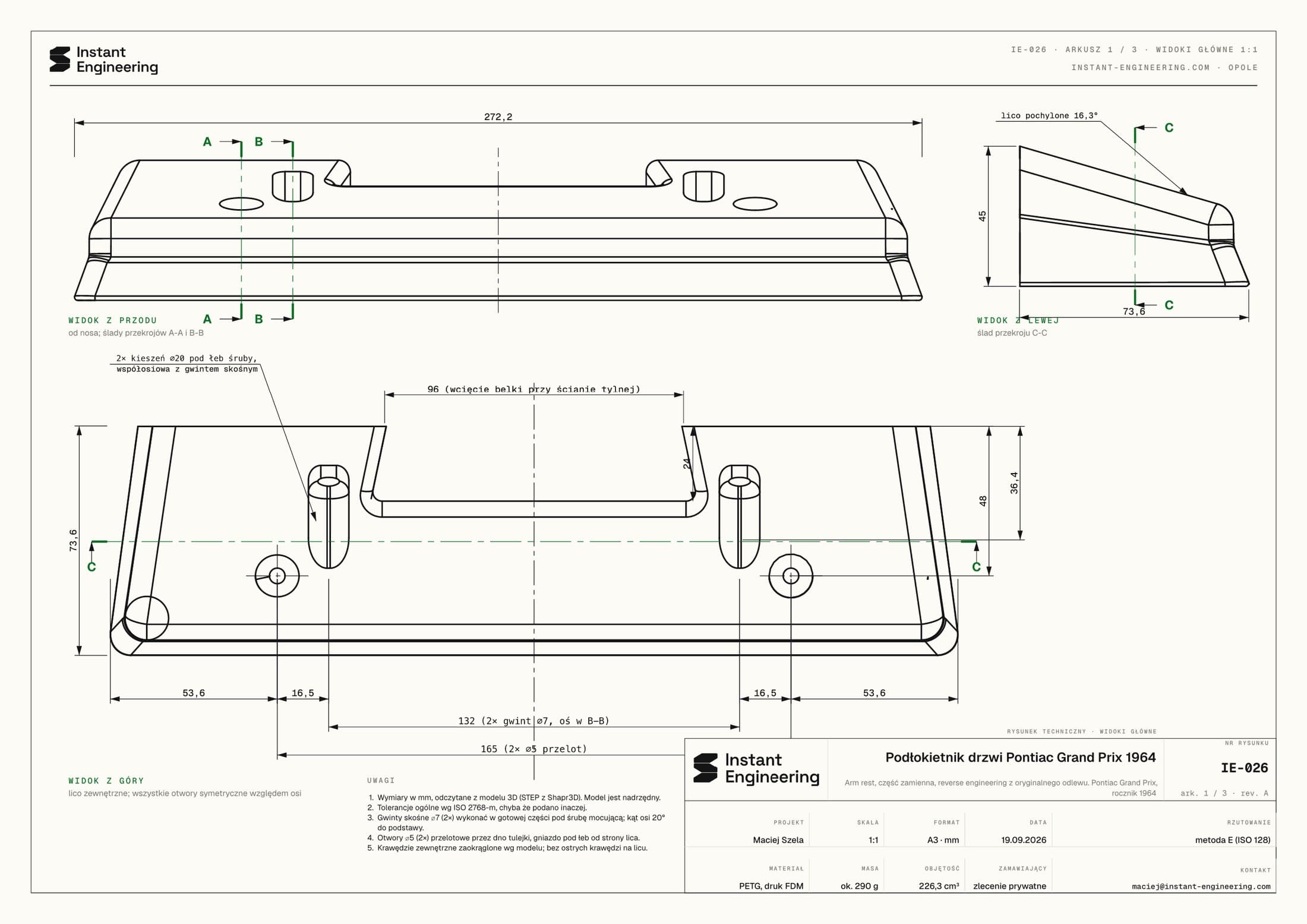

Arkusz 1 rysunku technicznego: widoki główne 1:1, położenie otworów i wcięcie belki.
FIG.03Arkusz 1 rysunku technicznego: widoki główne 1:1, położenie otworów i wcięcie belki.

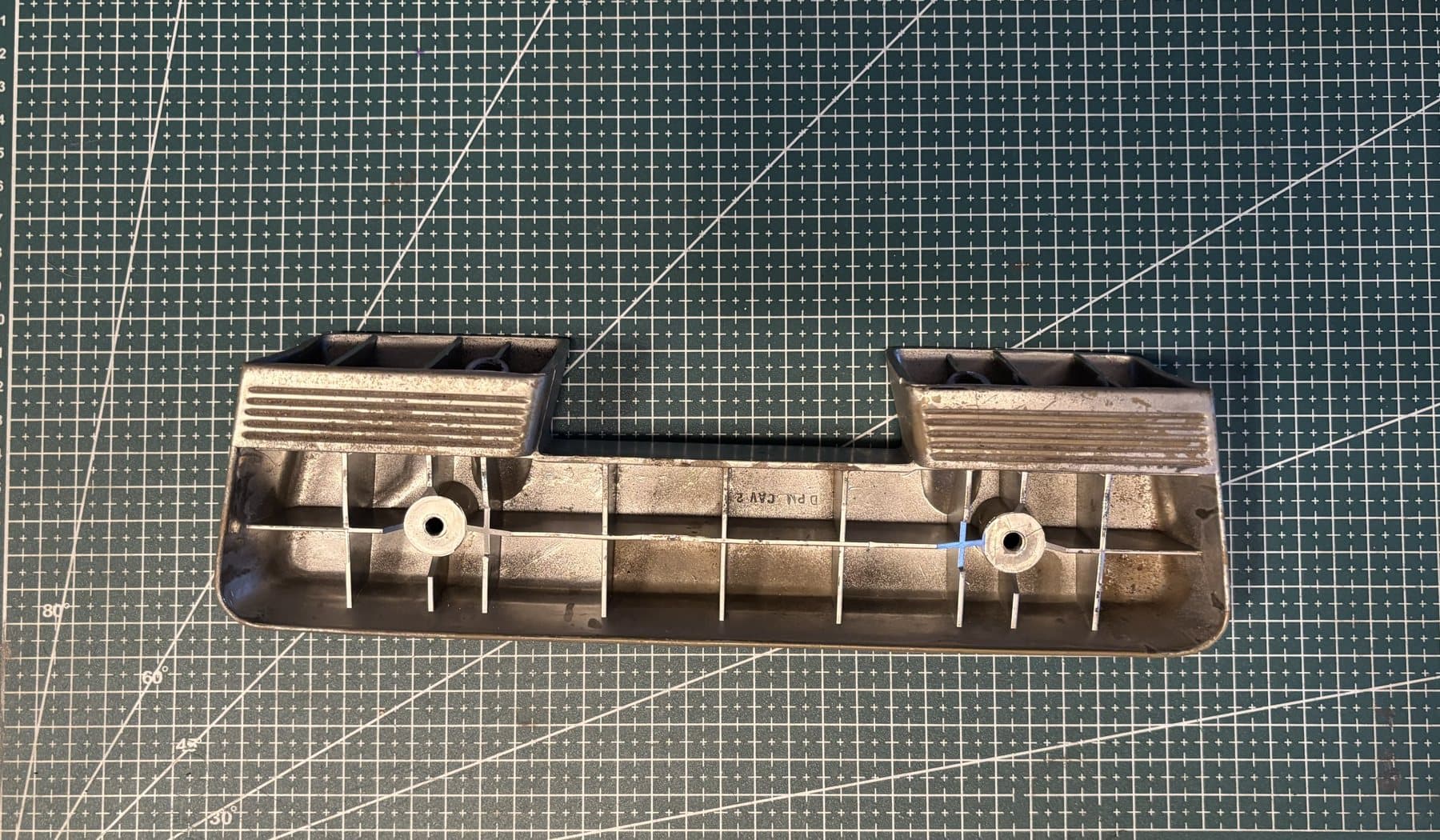

Oryginał od spodu na macie 1 cm: żebra, tulejki i rowkowane płytki do odwzorowania.
FIG.04Oryginał od spodu na macie 1 cm: żebra, tulejki i rowkowane płytki do odwzorowania.

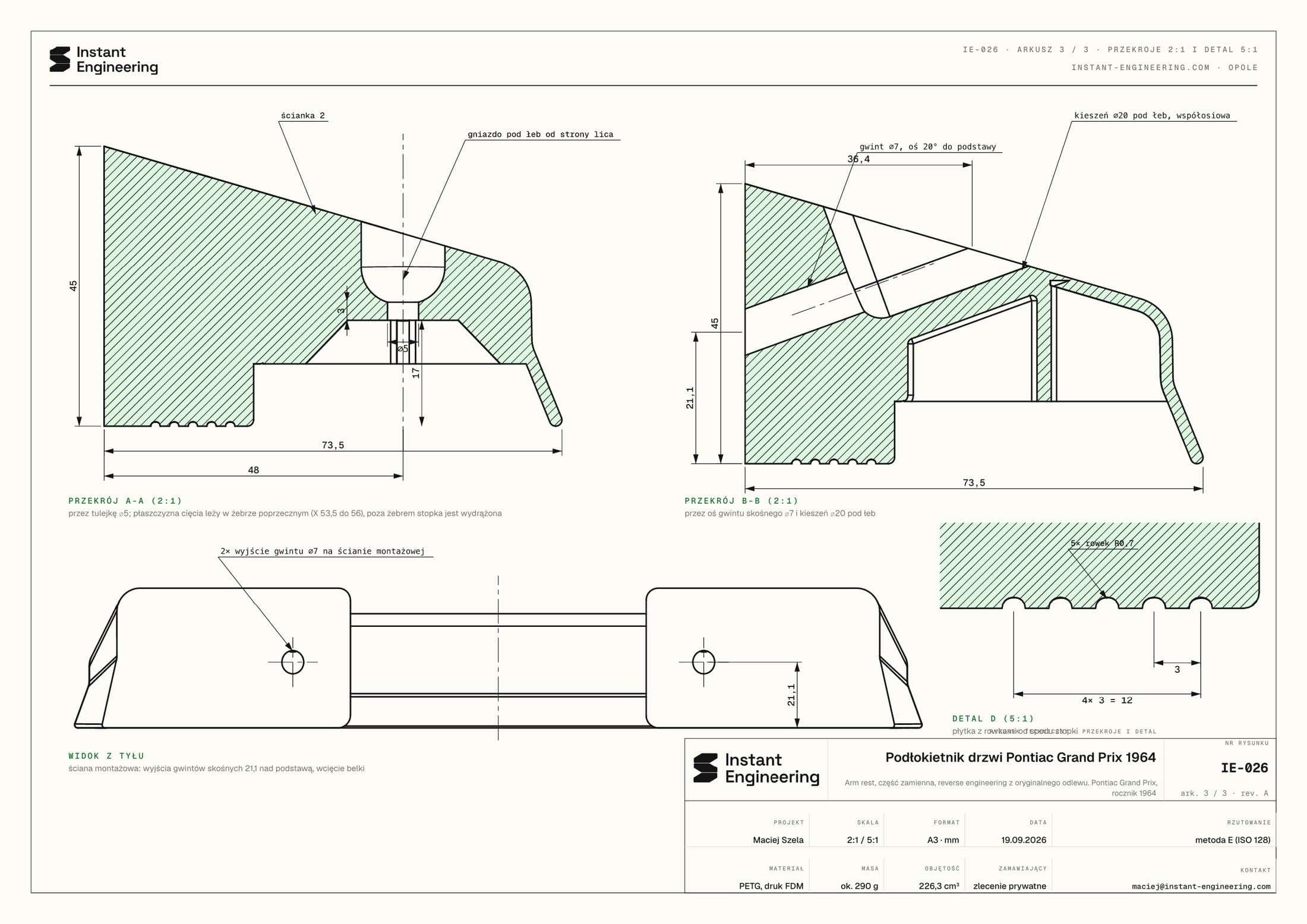

Arkusz 3: przekroje 2:1 przez tulejkę i gwint skośny 20 stopni, detal rowków 5:1.
FIG.05Arkusz 3: przekroje 2:1 przez tulejkę i gwint skośny 20 stopni, detal rowków 5:1.

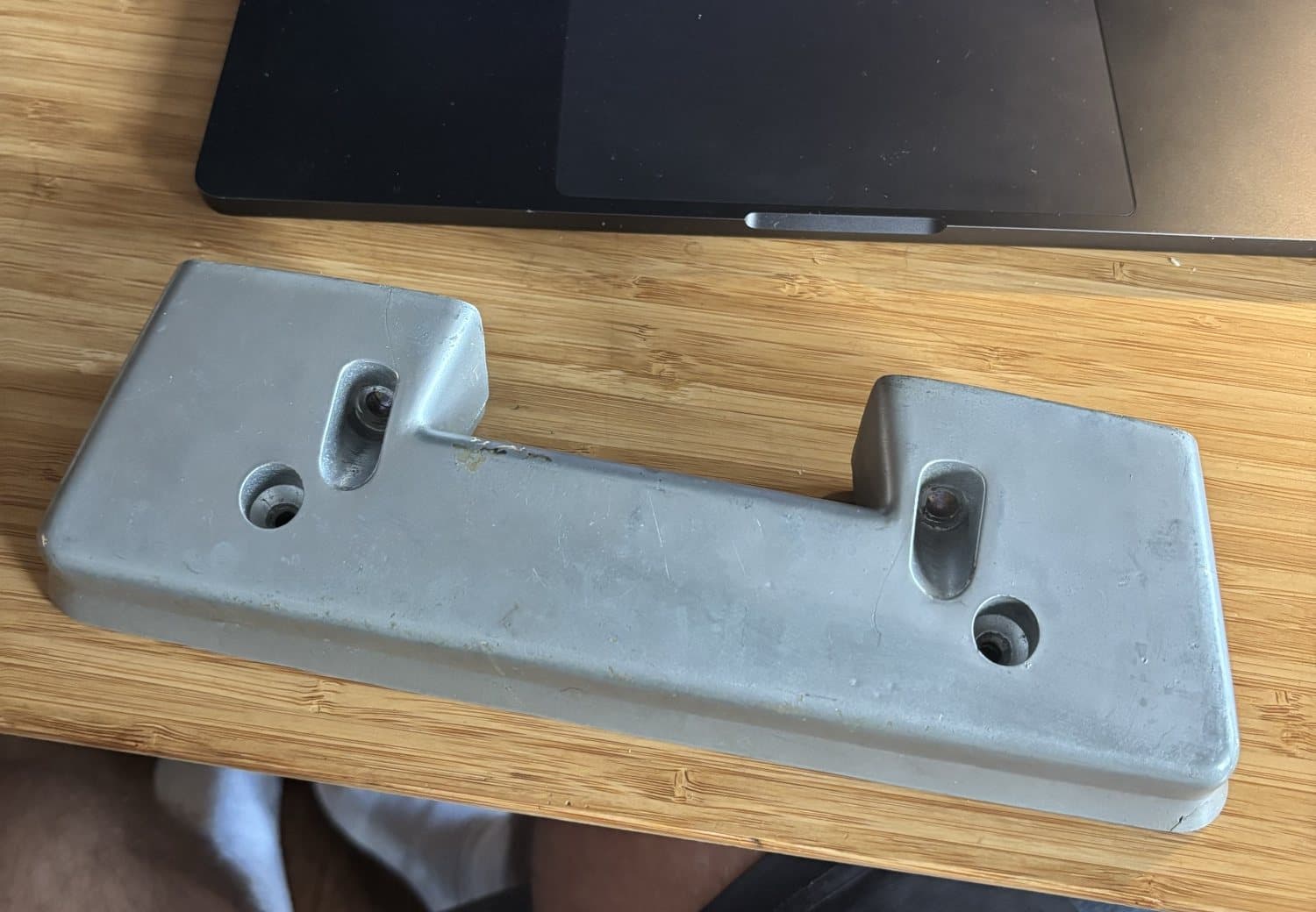

Lico oryginału: pochylona powierzchnia, otwory pod śruby i kieszenie pod łby.
FIG.06Lico oryginału: pochylona powierzchnia, otwory pod śruby i kieszenie pod łby.

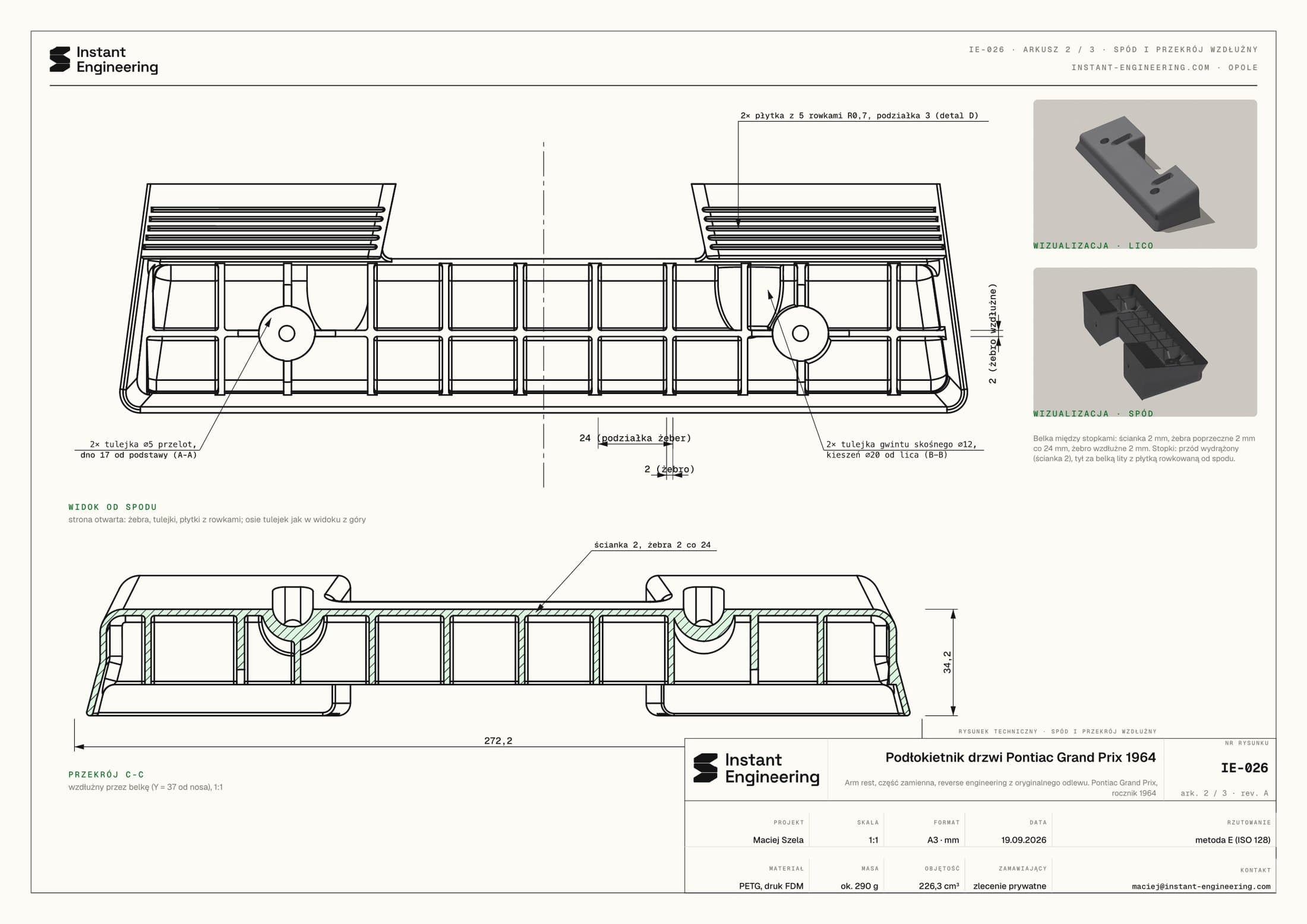

Arkusz 2: widok od spodu z układem żeber, przekrój wzdłużny i wizualizacje.
FIG.07Arkusz 2: widok od spodu z układem żeber, przekrój wzdłużny i wizualizacje.
