Reverse engineering progu Jeep Wrangler

Złamany próg boczny (stopień) Jeepa Wrangler odtworzony z jednego zużytego egzemplarza, bez plików producenta. Pomiary, wektoryzacja wzoru bieżnika w Adobe Illustrator, model 3D w Shapr3D, druk FDM. Część zamontowana na oryginalnej belce stopnia.

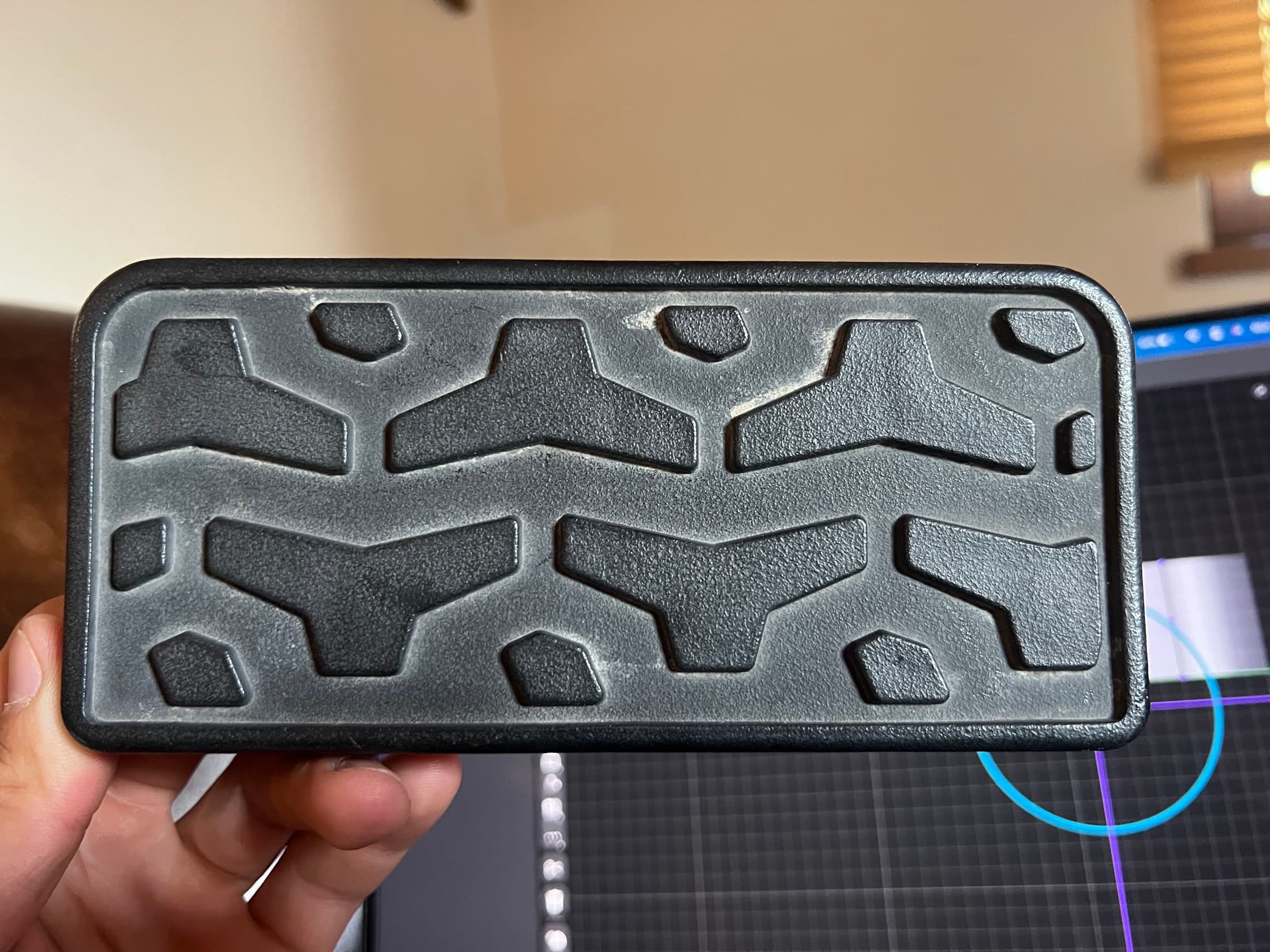

Gotowy próg po druku FDM, z odwzorowanym wzorem bieżnika.IE-008 · FIG.01 · Gotowy próg po druku FDM, z odwzorowanym wzorem bieżnika.

Problem

Oryginalny próg boczny Jeepa Wrangler pękł, a zamiennik OEM jest trudno dostępny i drogi. Zachowała się tylko zużyta, uszkodzona sztuka. Geometrię, wzór bieżnika i punkty montażowe trzeba było odtworzyć 1:1, żeby nowa część pasowała na istniejącą belkę stopnia.

Rezultat

Sprawna część zamienna odtworzona z jednego uszkodzonego egzemplarza, bez plików producenta. Wzór bieżnika i punkty mocowania odwzorowane 1:1. Część zamontowana na oryginalnej belce stopnia Jeepa.

  1. 01Pomiary i analiza uszkodzonej części: obrys, grubości ścianek, układ żeber i punktów mocowania od spodu.
  2. 02Wektoryzacja wzoru bieżnika w Adobe Illustrator i odtworzenie bryły w Shapr3D z zachowaniem oryginalnych punktów montażowych.
  3. 03Druk FDM na własnej farmie drukarek. Wzór bieżnika odpowiada za przyczepność stopnia.

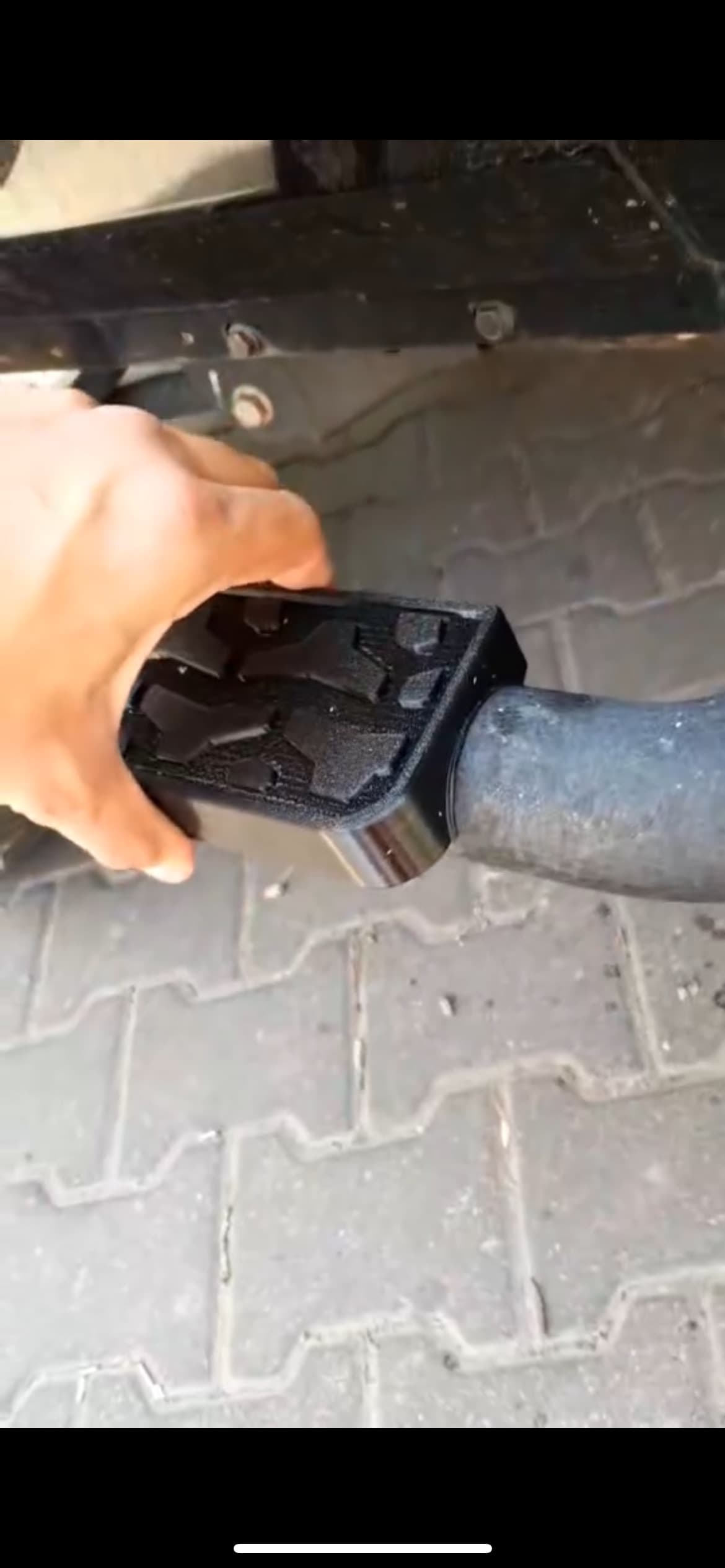

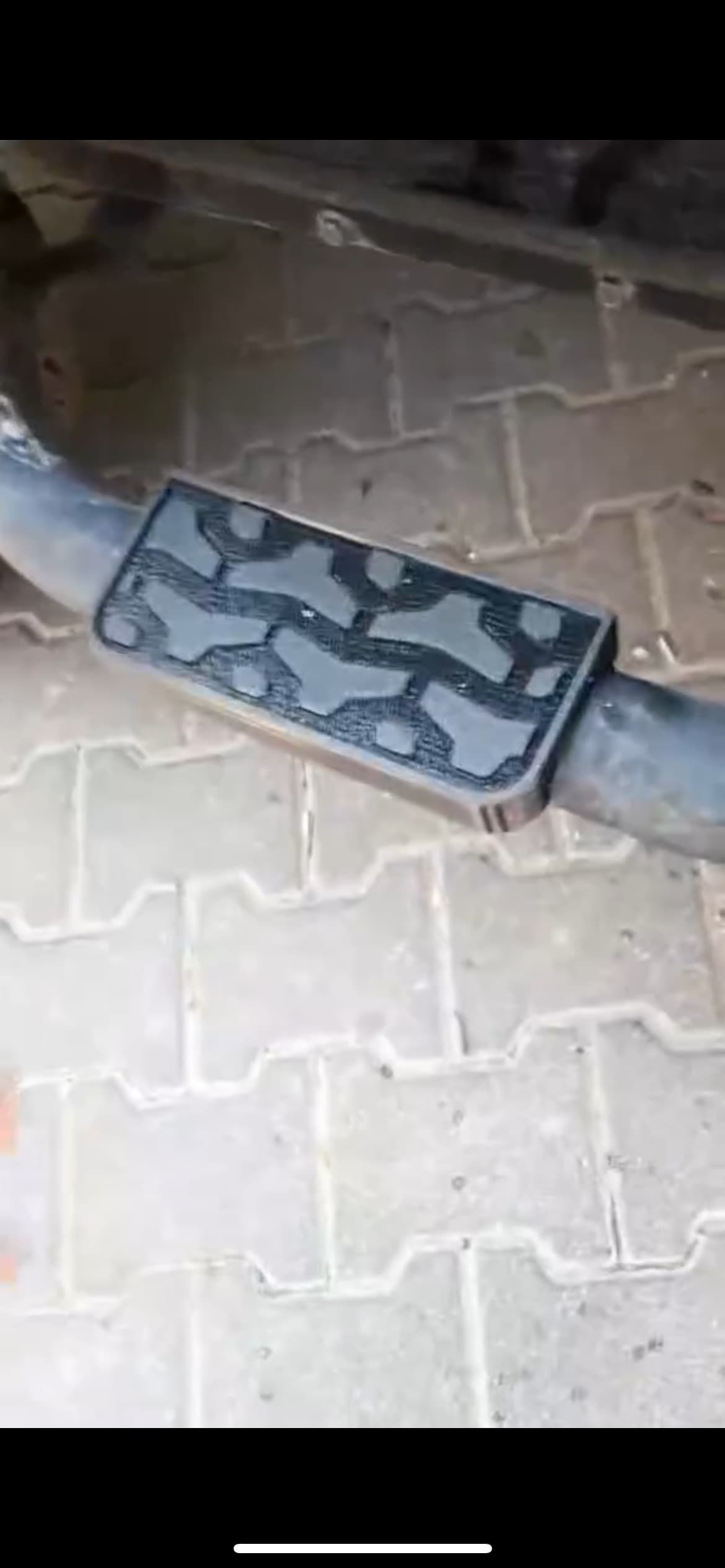

  4. 04Montaż na oryginalnej belce stopnia w pojeździe i kontrola dopasowania.

Specyfikacje

IE-008
Pojazd
Jeep Wrangler
Część
Próg boczny (stopień)
Metoda
Reverse engineering
CAD
Shapr3D + Illustrator
Produkcja
Druk FDM
Montaż
Na oryginalnej belce stopnia

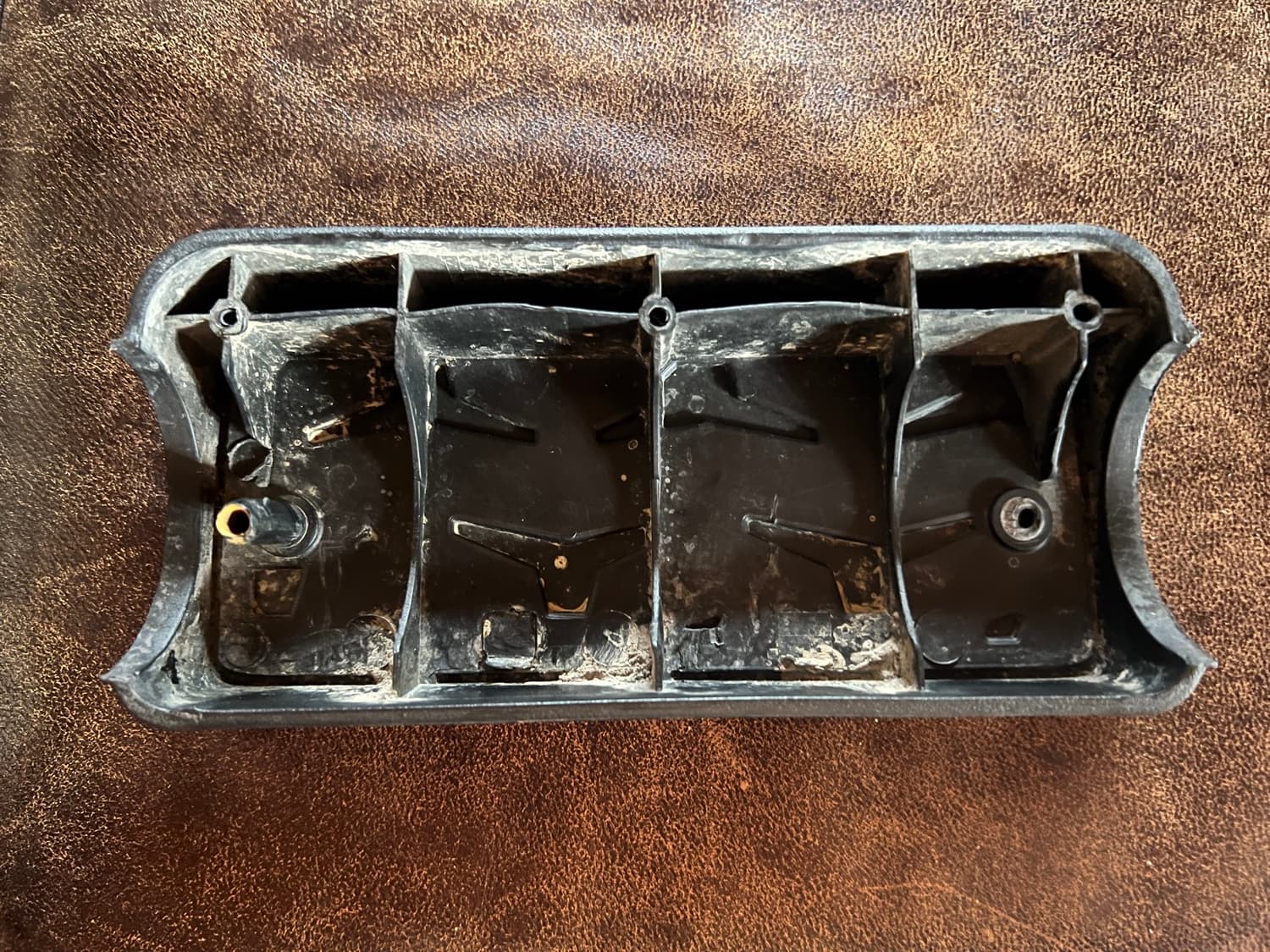

Spód oryginalnej części: żebra i punkty mocowania do odwzorowania.
FIG.02Spód oryginalnej części: żebra i punkty mocowania do odwzorowania.

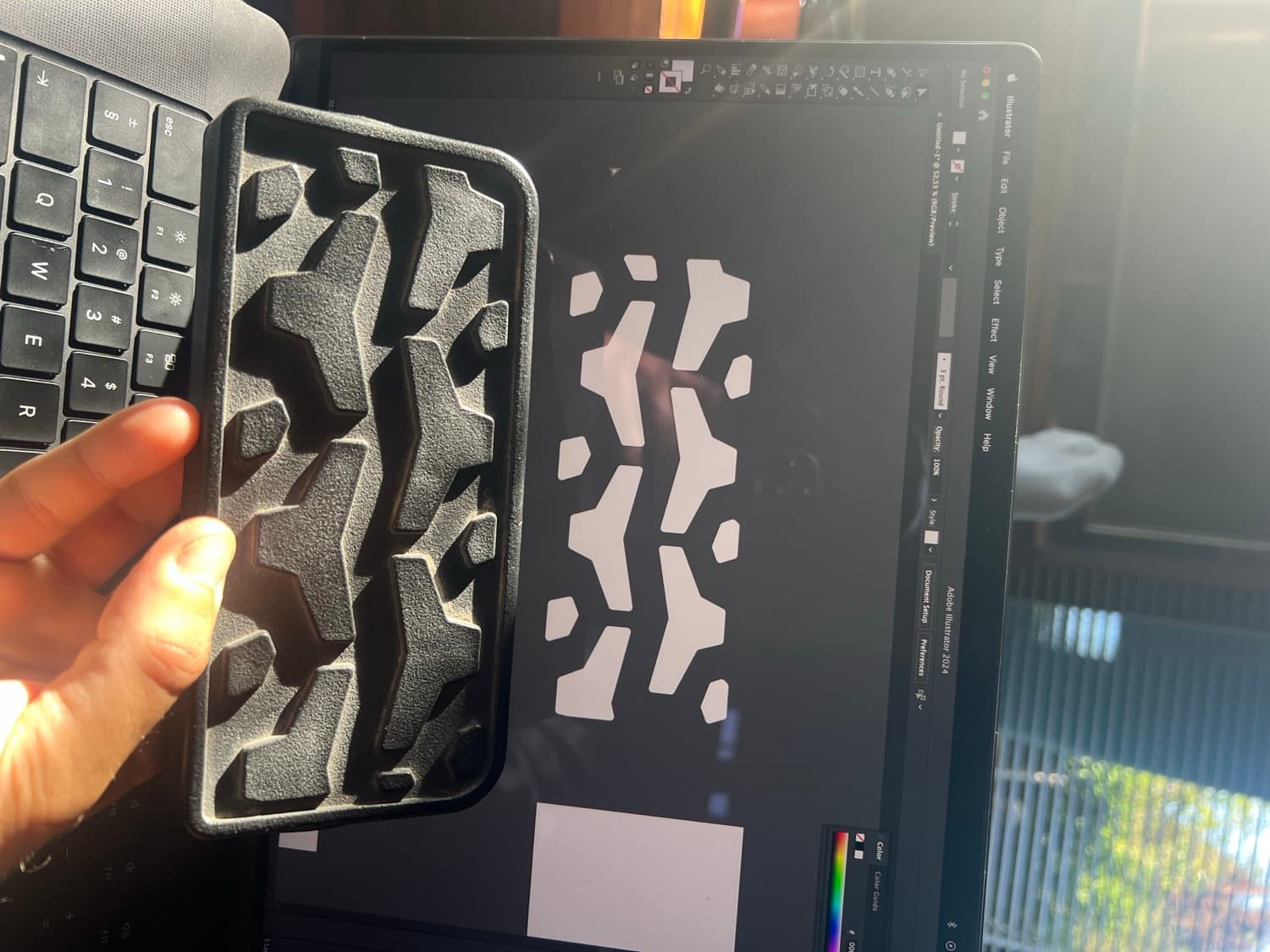

Wzór bieżnika zwektoryzowany w Adobe Illustrator obok wydrukowanej części.
FIG.03Wzór bieżnika zwektoryzowany w Adobe Illustrator obok wydrukowanej części.

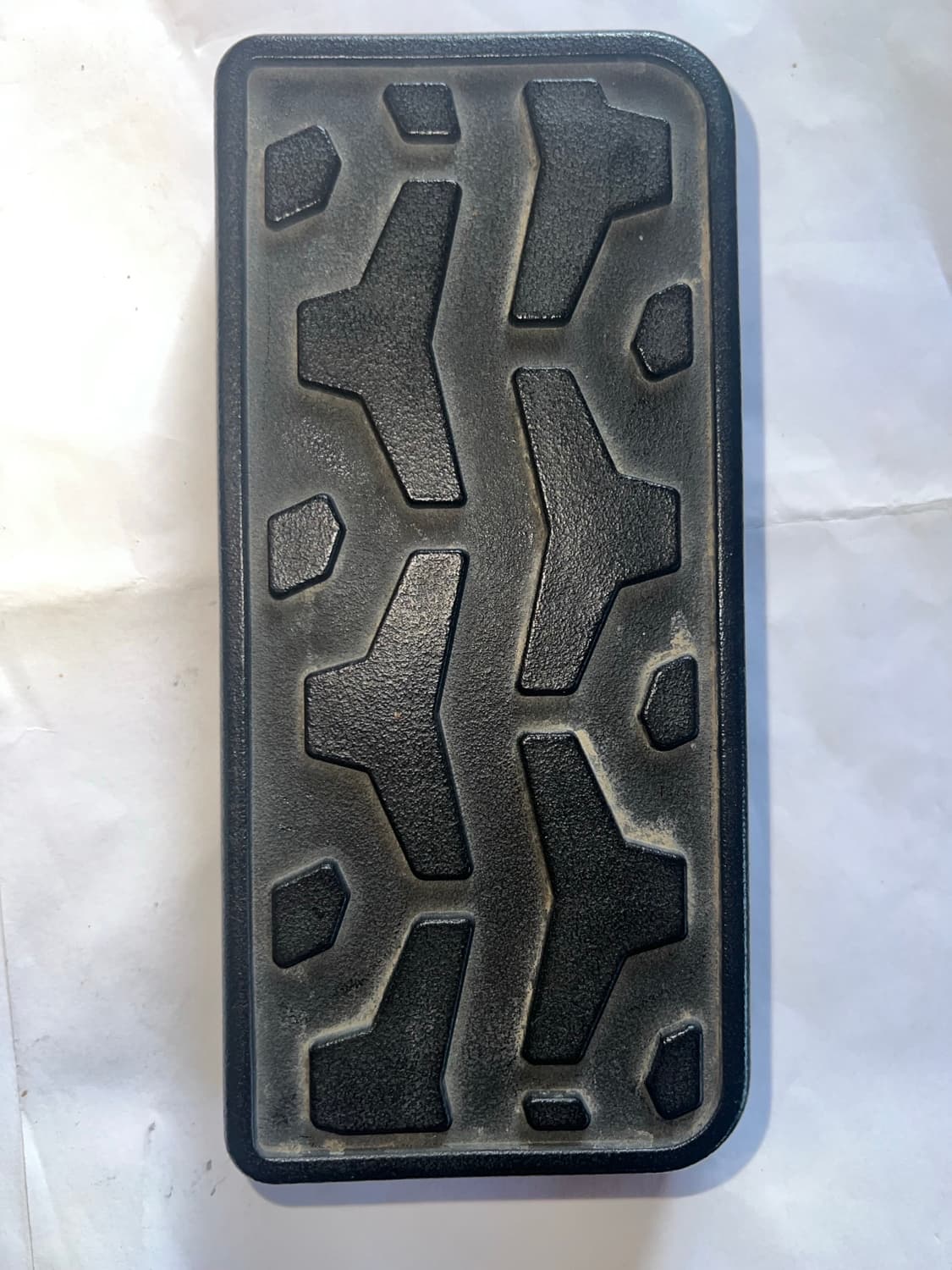

Zużyty oryginał: punkt wyjścia do pomiarów i odtworzenia geometrii.
FIG.04Zużyty oryginał: punkt wyjścia do pomiarów i odtworzenia geometrii.

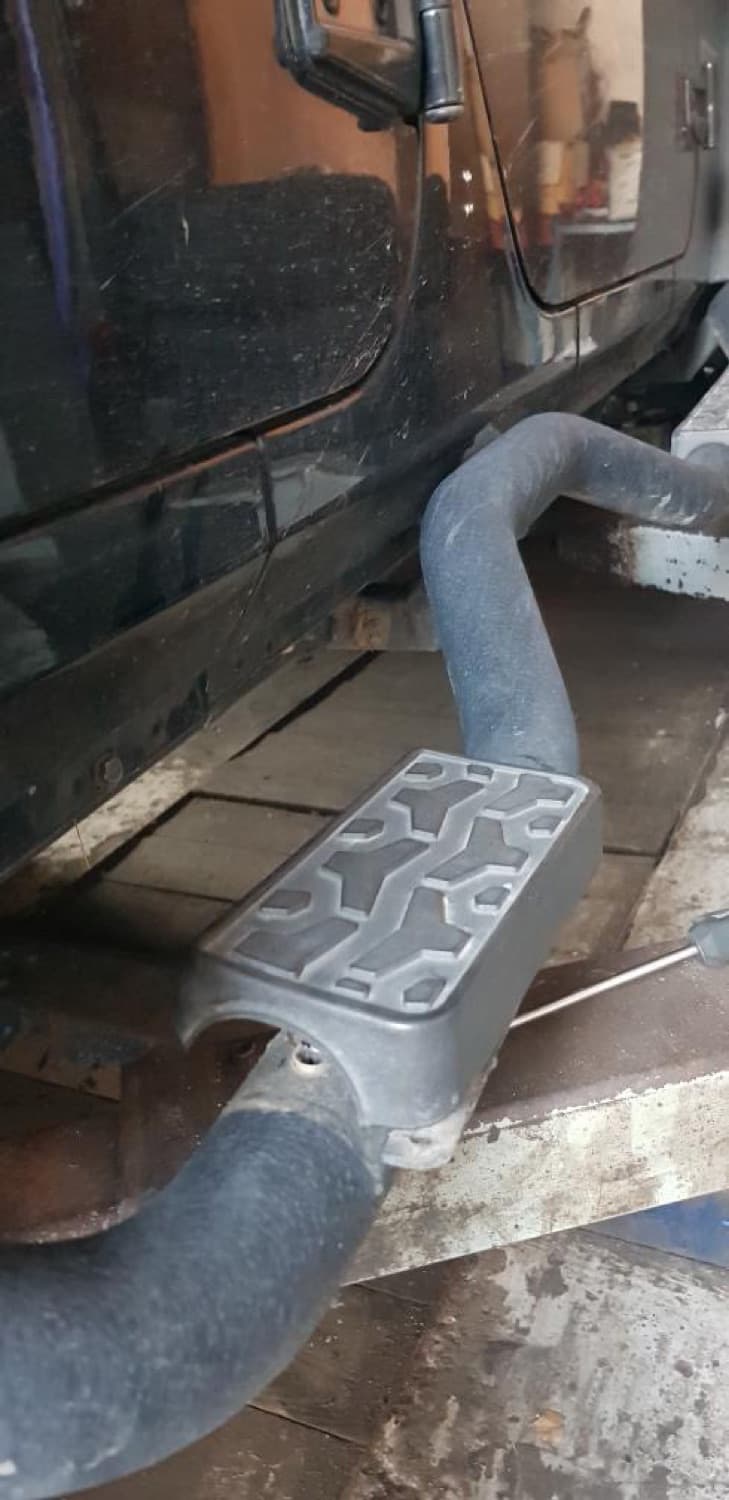

Część zamontowana na oryginalnej belce stopnia Jeepa Wrangler.
FIG.05Część zamontowana na oryginalnej belce stopnia Jeepa Wrangler.
