Reverse engineering gilotyny do kwiatów

Pełna rekonstrukcja CAD istniejącej gilotyny do cięcia łodyg kwiatów. Złożenie z 12 części odtworzone w Shapr3D. Dostarczono 13 plików STEP, 6 profili DXF do cięcia laserem oraz 6 wymiarowanych rysunków A3 z listą materiałową. Blachy 4 do 5 mm, gwinty M6 i M8, największa część 610 mm.

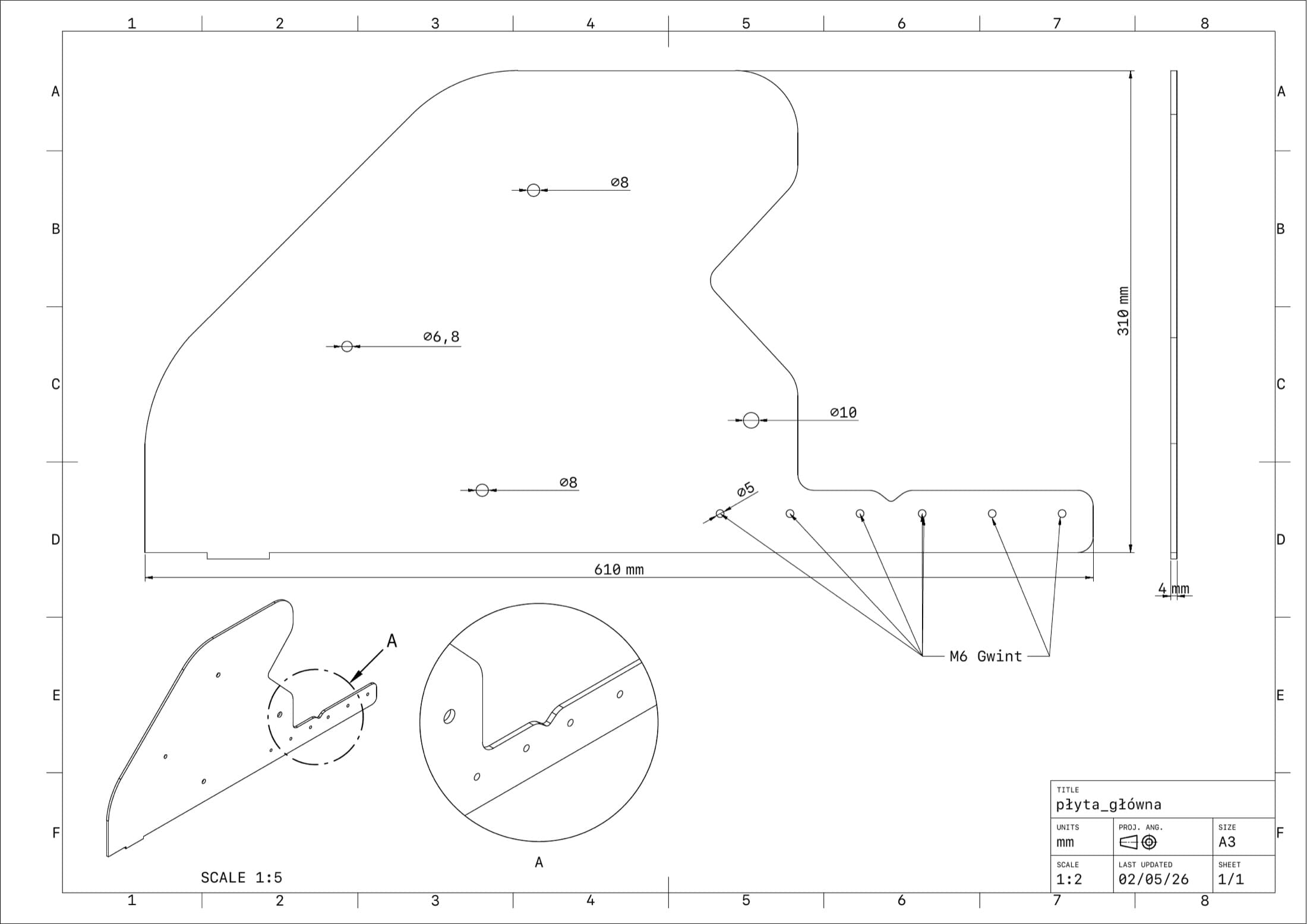

Płyta główna 610 x 310 mm, blacha 4 mm: gwinty M6, otwory ø5 do ø10, przekrój i widok izometryczny.IE-009 · FIG.01 · Płyta główna 610 x 310 mm, blacha 4 mm: gwinty M6, otwory ø5 do ø10, przekrój i widok izometryczny.

Problem

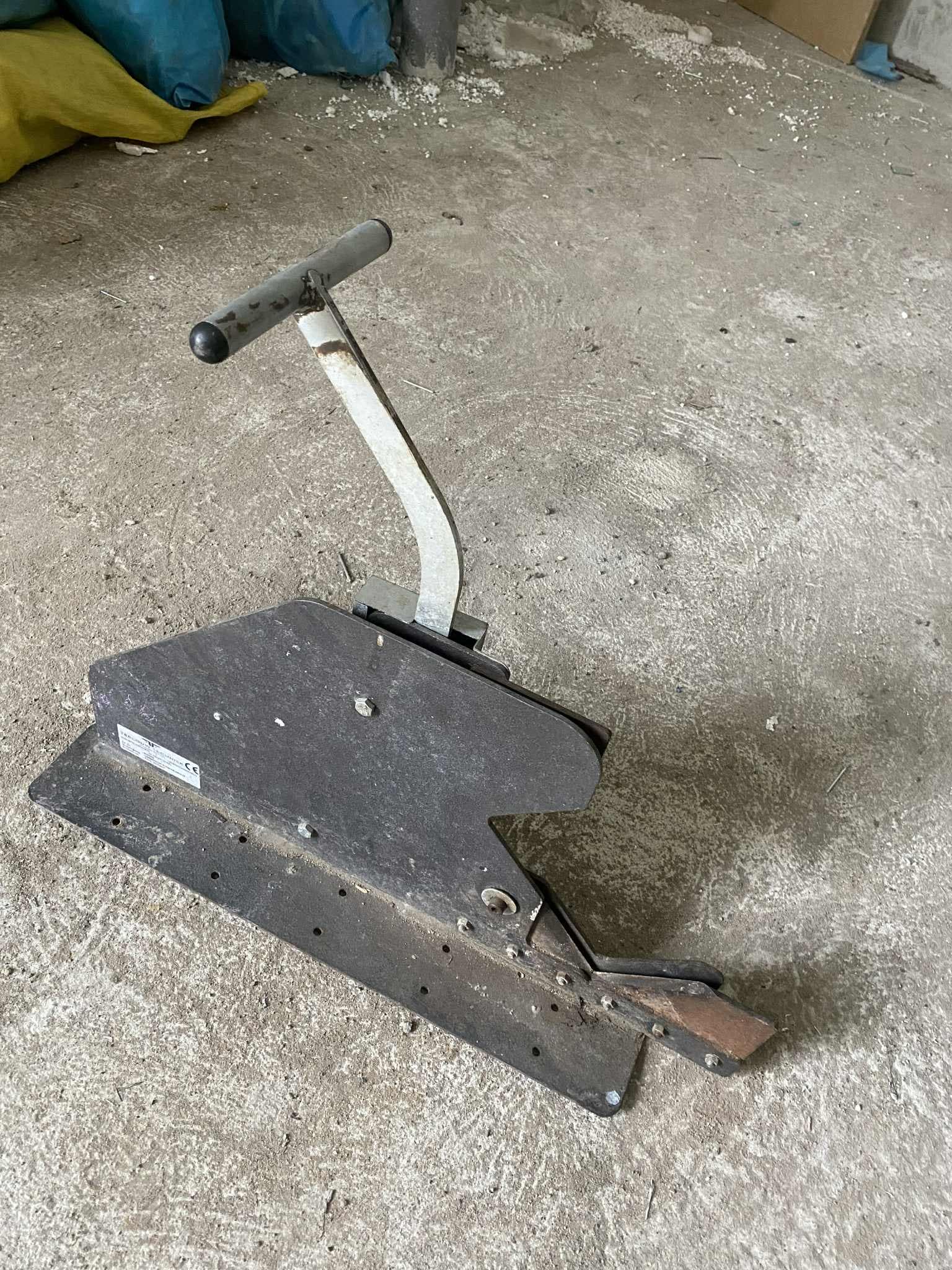

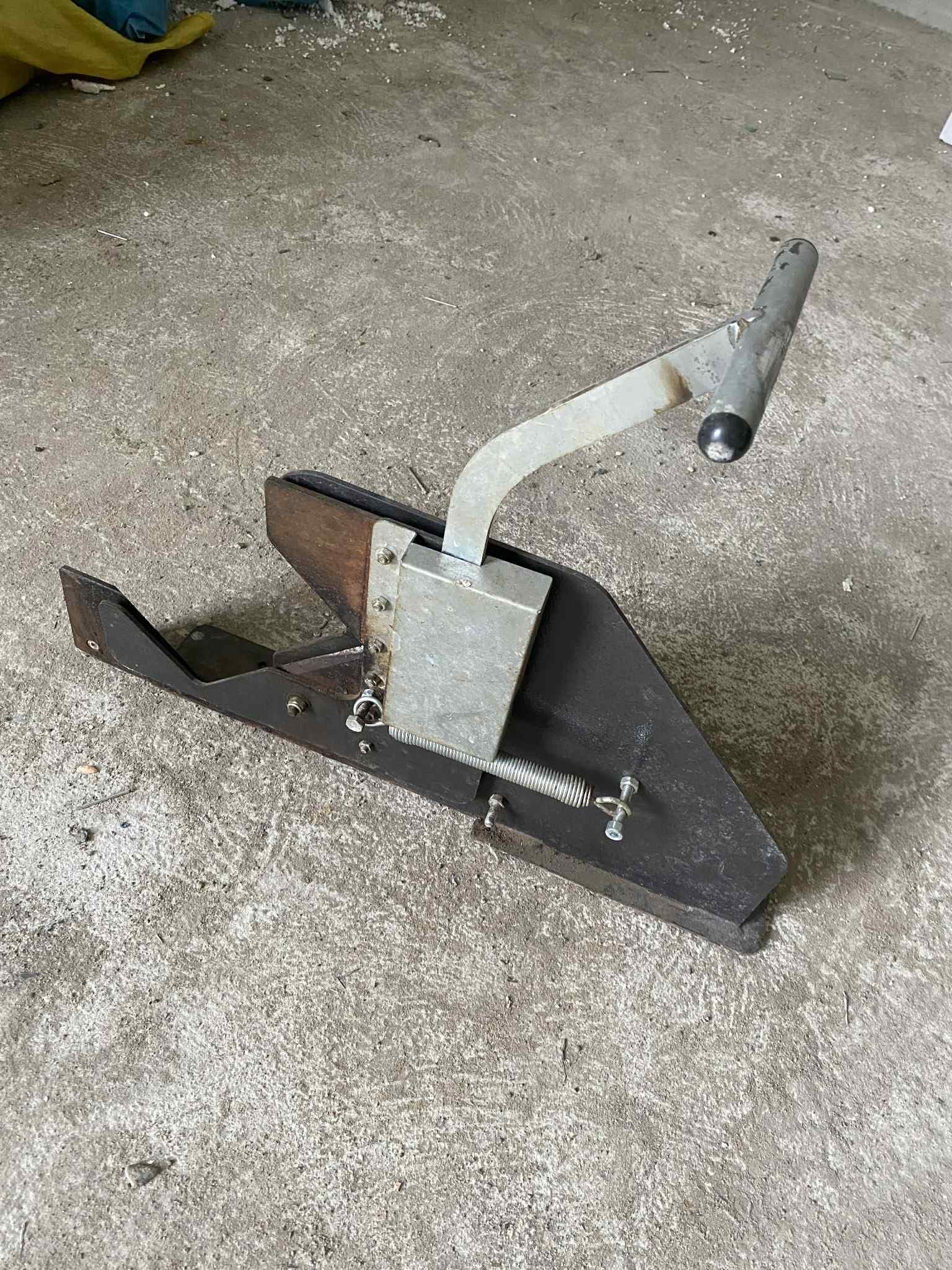

Klient miał działające, fizyczne urządzenie bez żadnej dokumentacji technicznej. Aby móc je powtórzyć, zlecić cięcie laserem i serwisować, potrzebował kompletnego pakietu produkcyjnego: modeli 3D, profili do cięcia, wymiarowanych rysunków i listy materiałowej. Wyzwaniem było wierne odtworzenie geometrii, pasowań otworów, gwintów i grubości blach wyłącznie na podstawie pomiarów istniejącej maszyny.

Rezultat

Dostarczono kompletny pakiet produkcyjny: 13 plików STEP, 6 profili DXF do cięcia laserem, 6 wymiarowanych rysunków A3 i listę materiałową. Geometria odtworzona z oryginału jest gotowa do ponownej produkcji, zlecenia cięcia laserem i przyszłych modyfikacji bez dostępu do fizycznej maszyny.

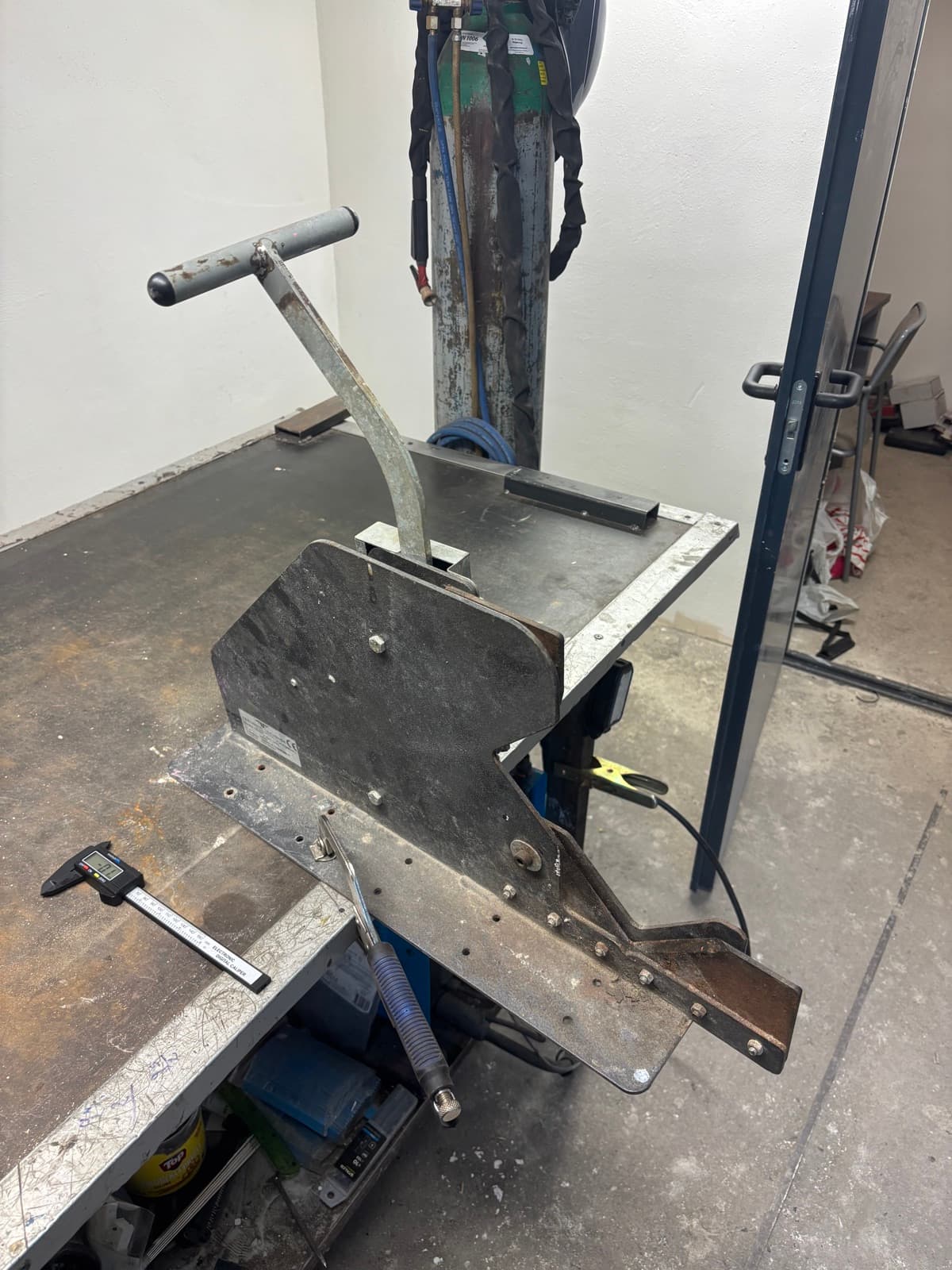

  1. 01Pomiary i demontaż istniejącej gilotyny. Inwentaryzacja 12 części, pomiar otworów, gwintów M6 i M8 oraz grubości blach (4 do 5 mm, obudowa z blachy 1 mm giętej).
  2. 02Rekonstrukcja każdej części w Shapr3D i złożenie ich w jeden model z zachowaniem pasowań otworów i ruchomego mechanizmu noża.
  3. 03Spłaszczenie płaskich elementów do 6 profili DXF gotowych do cięcia laserem oraz eksport 13 plików STEP (12 części plus pełne złożenie).
  4. 04Opracowanie 6 wymiarowanych rysunków A3 z przekrojami, gwintami i pogłębieniami (np. ø12,2 nad ø6) oraz listy materiałowej (BOM).

Specyfikacje

IE-009
Złożenie
12 części
Pakiet plików
13 STEP + 6 DXF
Rysunki A3
6 wymiarowanych + BOM
Największa część
610 x 310 mm
Grubość blach
4 do 5 mm
Gwinty
M6, M8

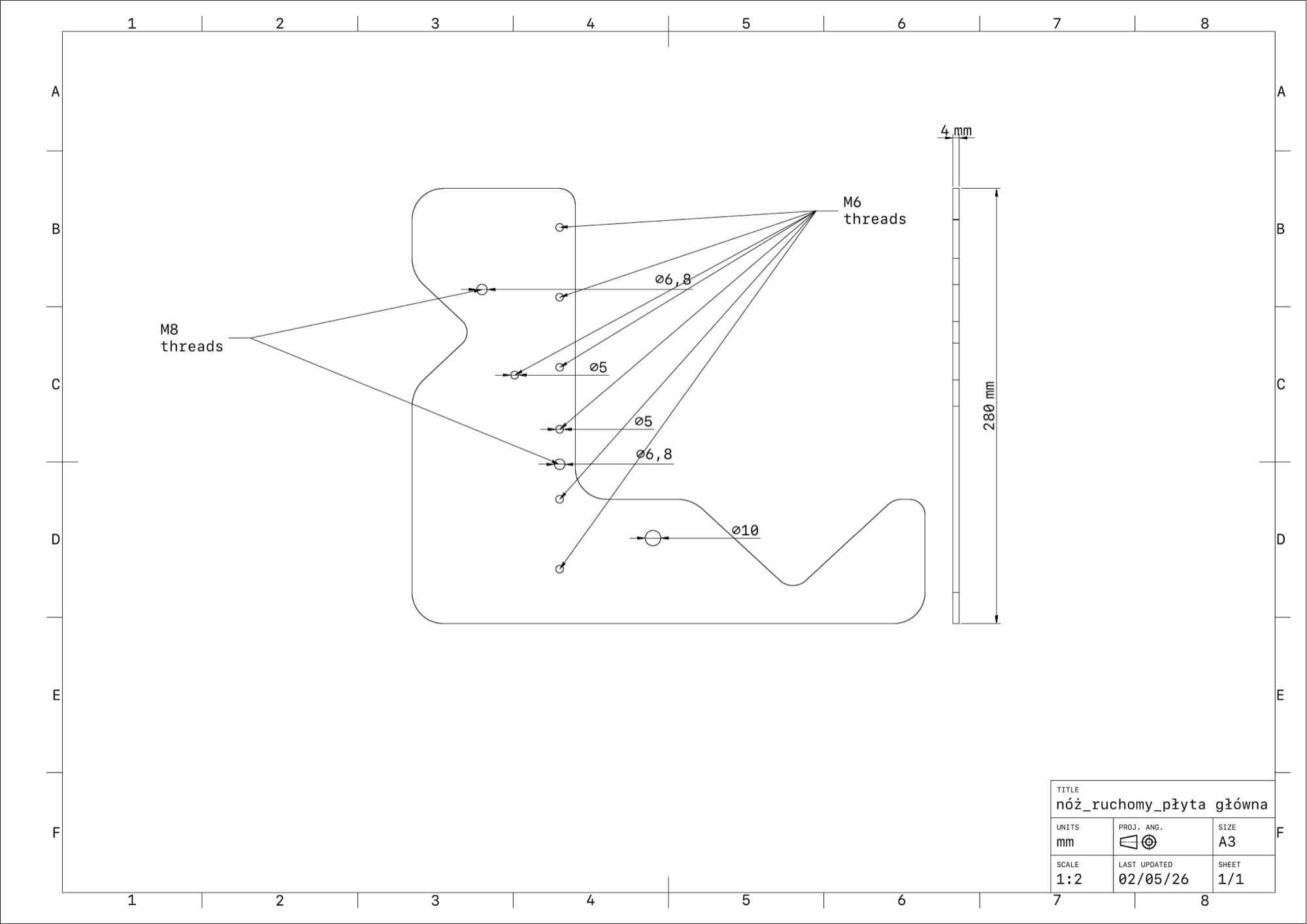

Płyta noża ruchomego, blacha 4 mm: gwinty M6 i M8, otwory ø5, ø6,8 i ø10.
FIG.02Płyta noża ruchomego, blacha 4 mm: gwinty M6 i M8, otwory ø5, ø6,8 i ø10.

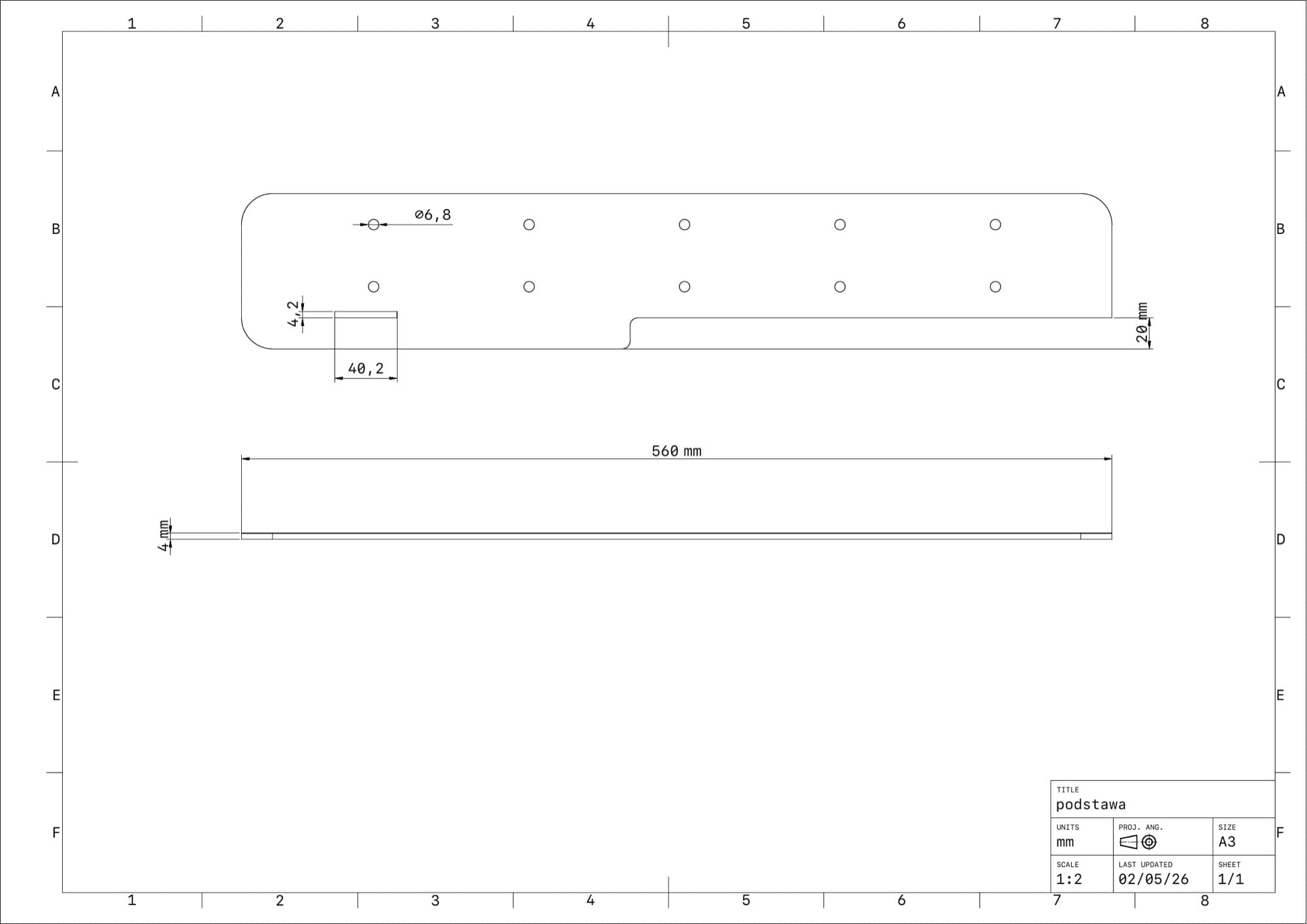

Podstawa o długości 560 mm, blacha 4 mm, otwory montażowe ø6,8 i kołnierz 20 mm.
FIG.03Podstawa o długości 560 mm, blacha 4 mm, otwory montażowe ø6,8 i kołnierz 20 mm.

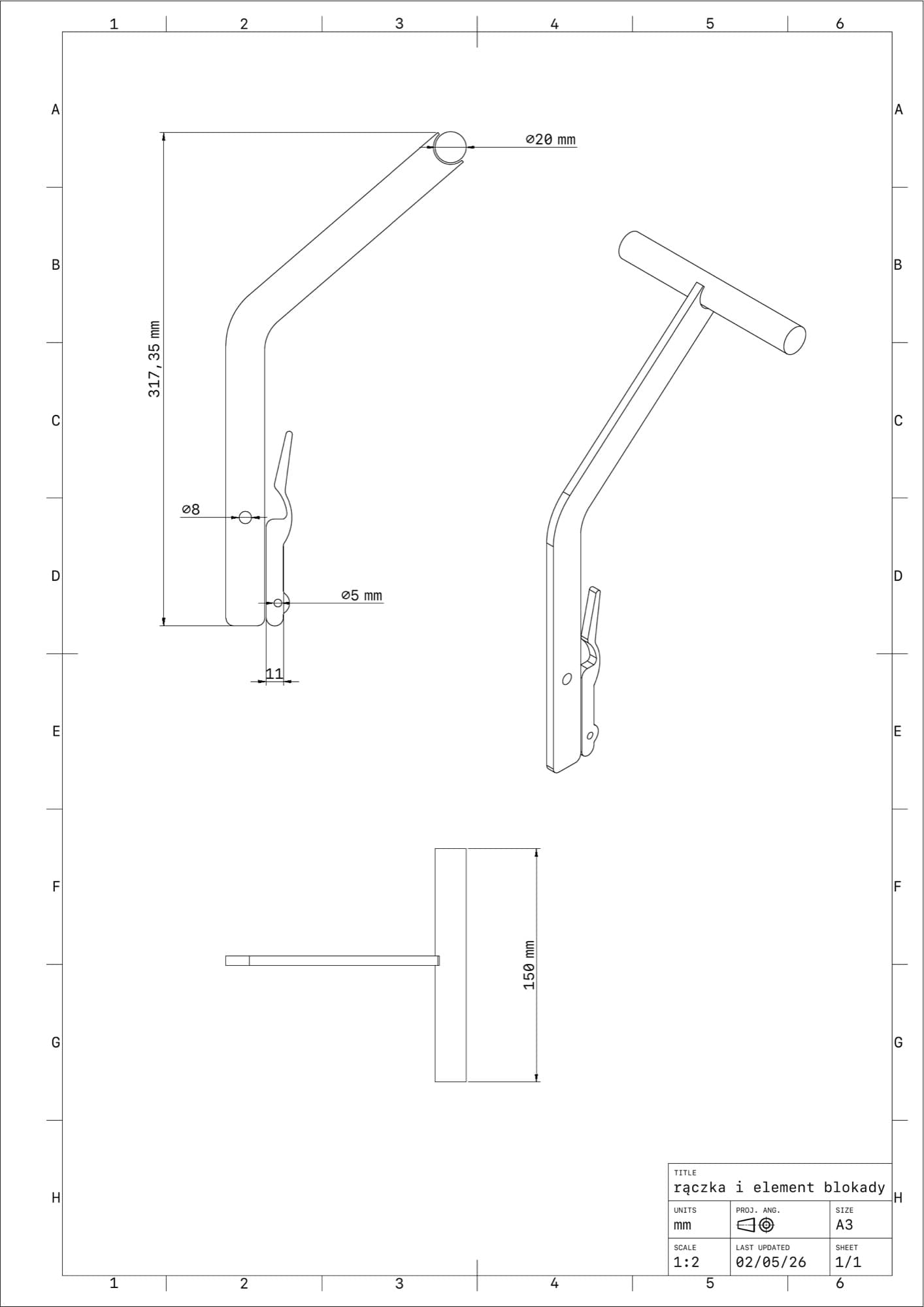

Rączka i element blokady: drążek ø20 mm, zasięg 317 mm, sworznie ø5 i ø8.
FIG.04Rączka i element blokady: drążek ø20 mm, zasięg 317 mm, sworznie ø5 i ø8.

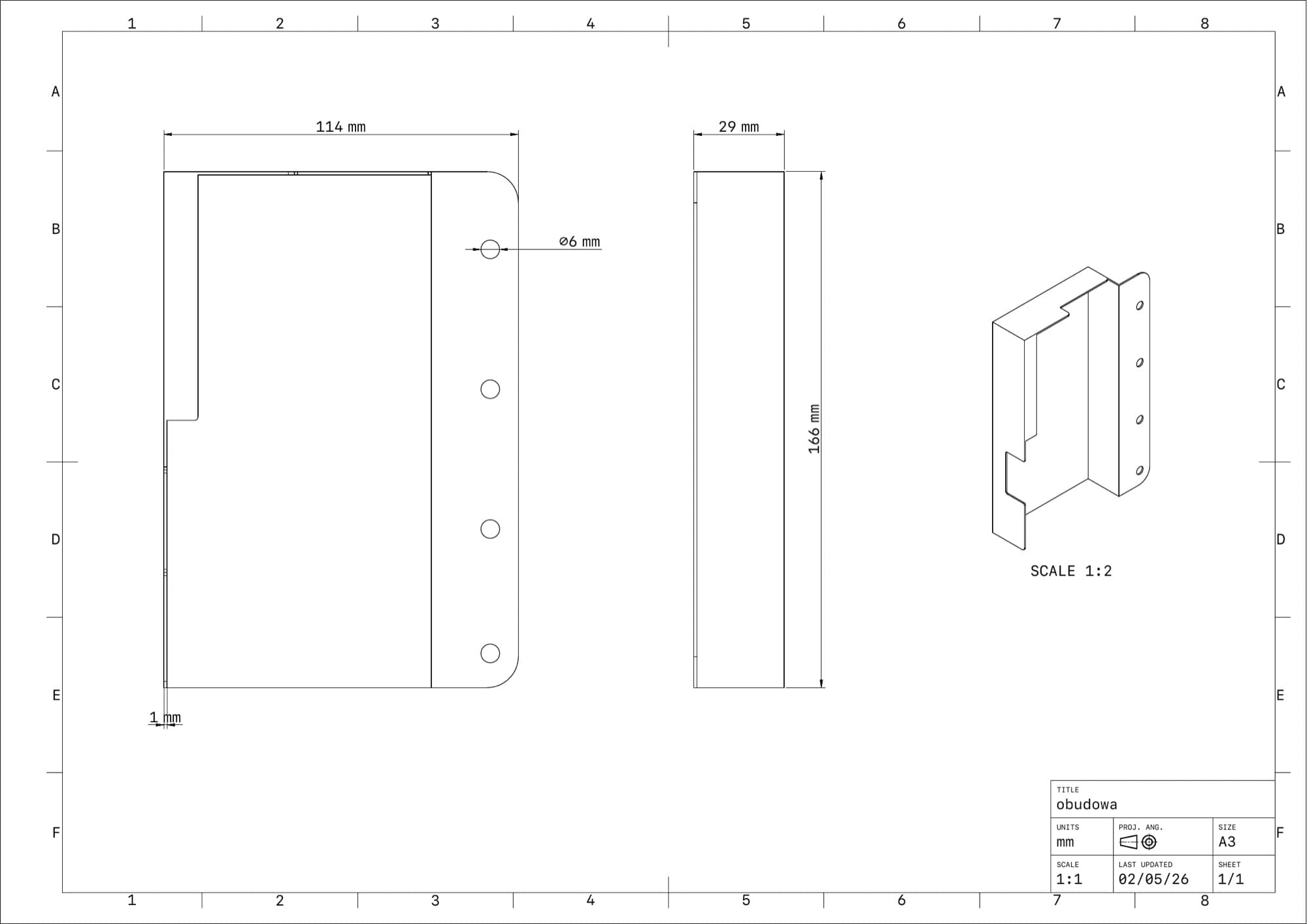

Obudowa z blachy 1 mm giętej, 114 x 166 mm, otwory ø6, widok izometryczny.
FIG.05Obudowa z blachy 1 mm giętej, 114 x 166 mm, otwory ø6, widok izometryczny.
