Opalany drewnem stalowy piec do pizzy

Projekt własny z 2022 roku: stalowy piec do pizzy zaprojektowany w CAD i wykonany ręcznie. Opalany drewnem, z dwoma granitowymi kamieniami w komorze, działa do dziś.

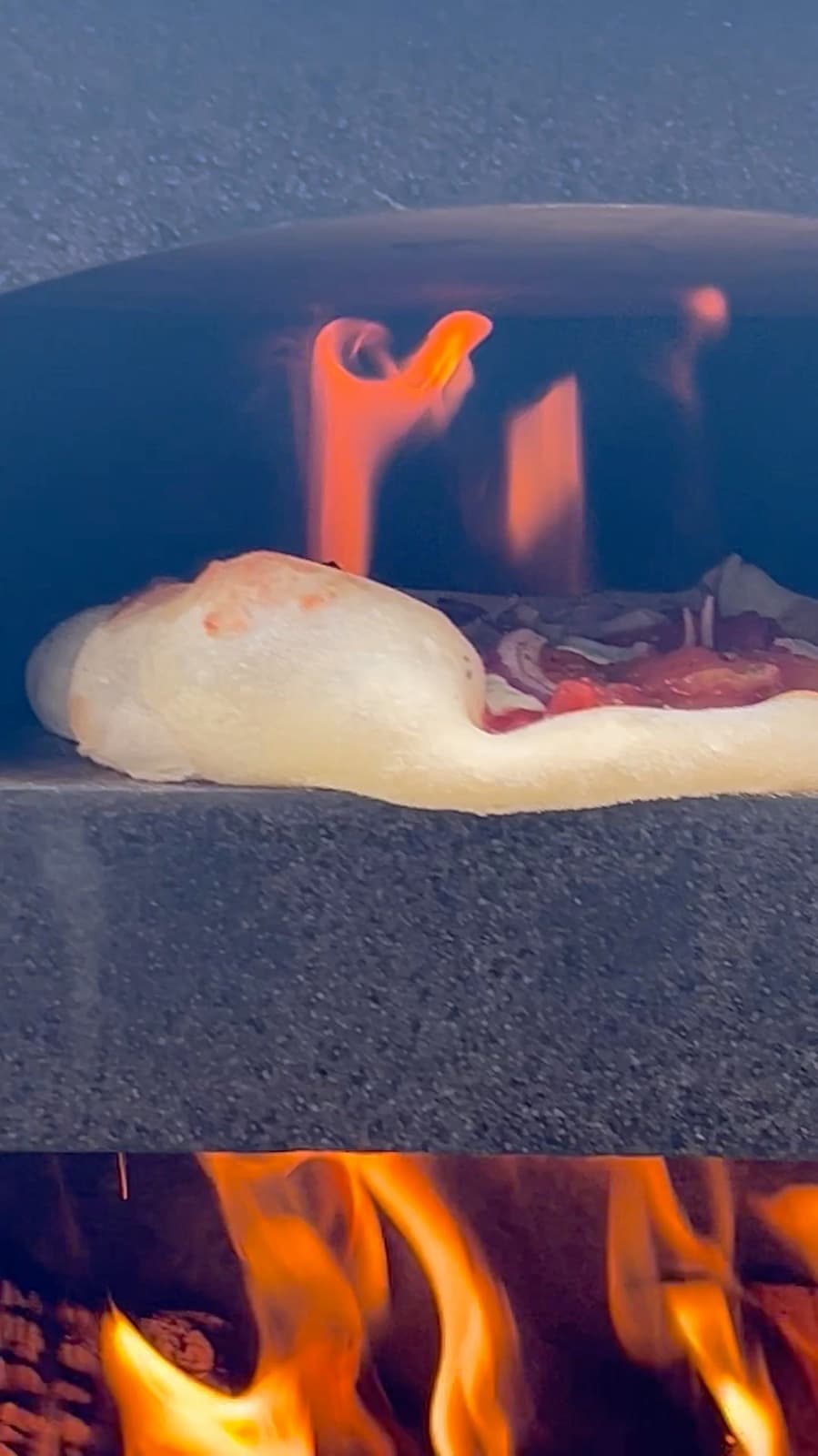

Pizza piecze się między płomieniami w komorze.IE-023 · FIG.01 · Pizza piecze się między płomieniami w komorze.

Problem

Chciałem piec prawdziwą pizzę w domu, a do tego potrzebne jest gorące palenisko i kamień, który gromadzi i oddaje ciepło.

Rezultat

Powstał działający, opalany drewnem piec, który piecze pizzę na granicie i służy do dziś. Projekt pokazuje pełną ścieżkę od modelu CAD do gotowego, spawanego wyrobu metalowego.

  1. 01Zaprojektowałem korpus i komorę w CAD, dobierając blachę o grubości 3 do 4 mm.
  2. 02Wyciąłem panele stalowe i oszlifowałem krawędzie pod montaż.
  3. 03Pospawałem panele w jeden stojący korpus na nogach.
  4. 04Włożyłem dwa granitowe kamienie do komory pieczenia nad paleniskiem.
  5. 05Rozpaliłem piec drewnem i upiekłem pierwsze pizze.

Specyfikacje

IE-023
Materiał
blacha 3-4 mm
Komora
2 kamienie granitowe
Opał
drewno
Wykonanie
cięcie i spawanie
Rok
2022
Status
działa do dziś

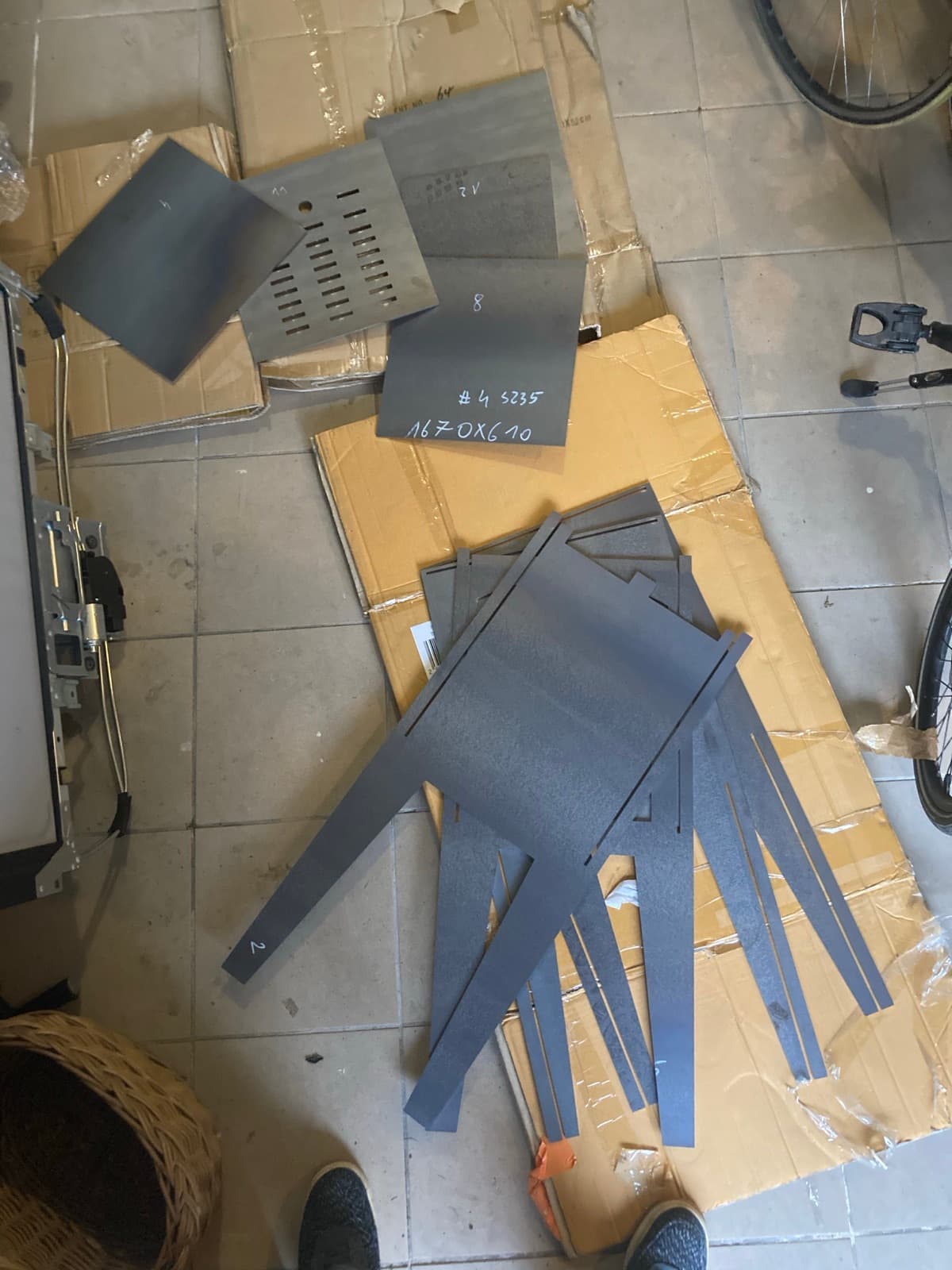

Wycięte panele stalowe rozłożone przed montażem.
FIG.02Wycięte panele stalowe rozłożone przed montażem.

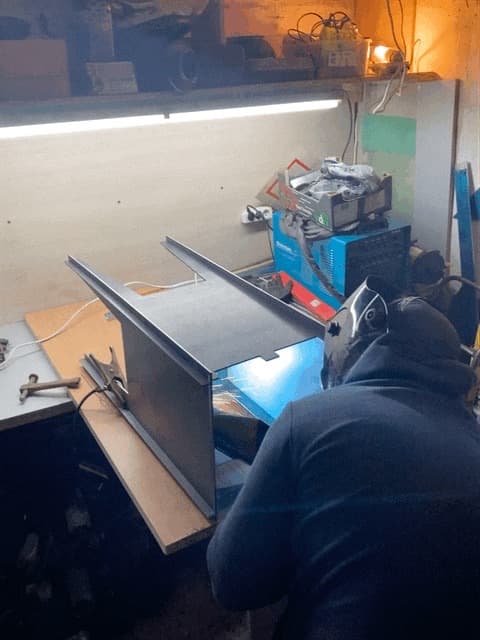

Spawanie korpusu pieca w warsztacie.
FIG.03Spawanie korpusu pieca w warsztacie.

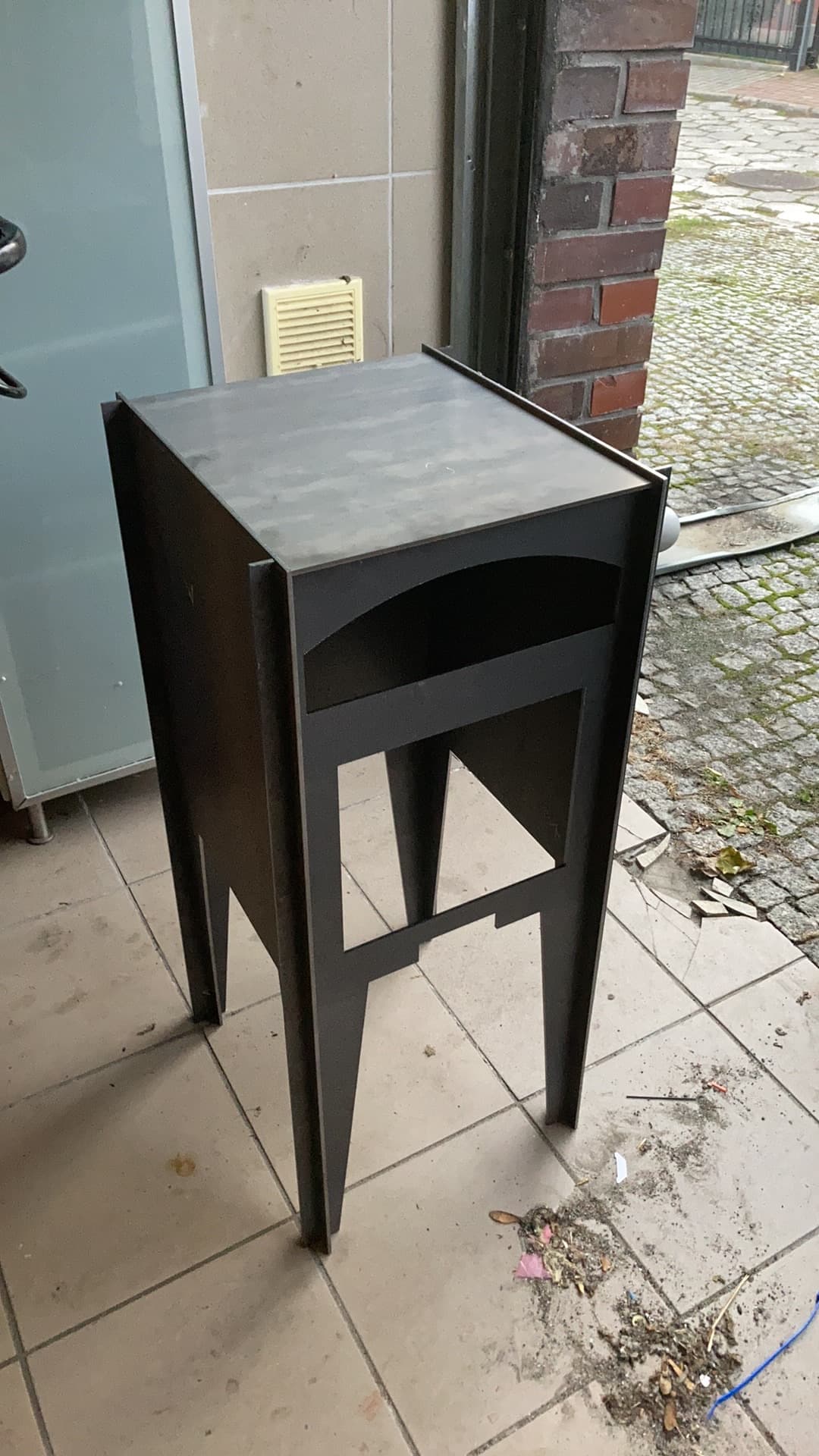

Zmontowany stalowy korpus pieca.
FIG.04Zmontowany stalowy korpus pieca.

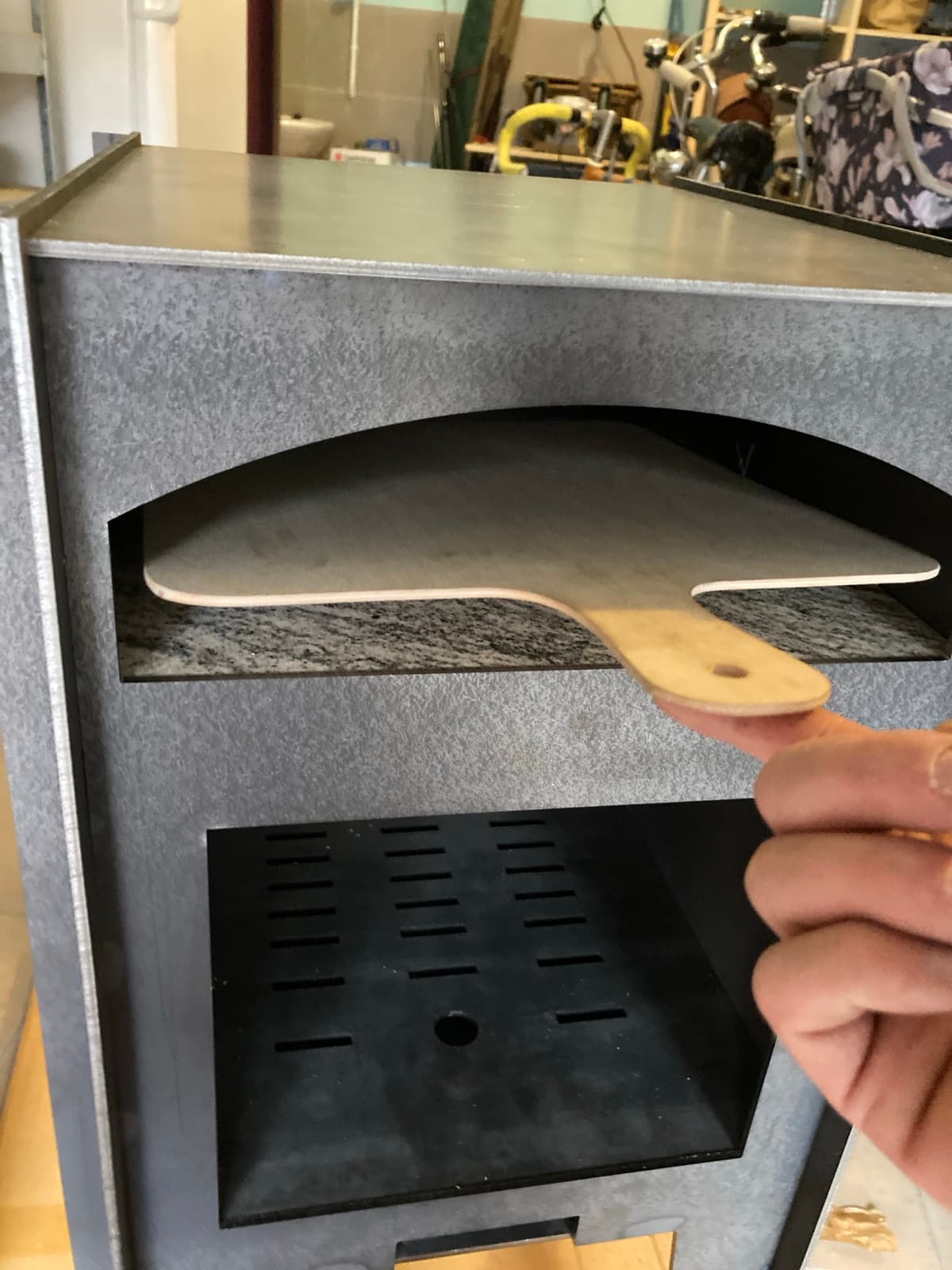

Granitowy kamień do pieczenia w komorze pieca.
FIG.05Granitowy kamień do pieczenia w komorze pieca.

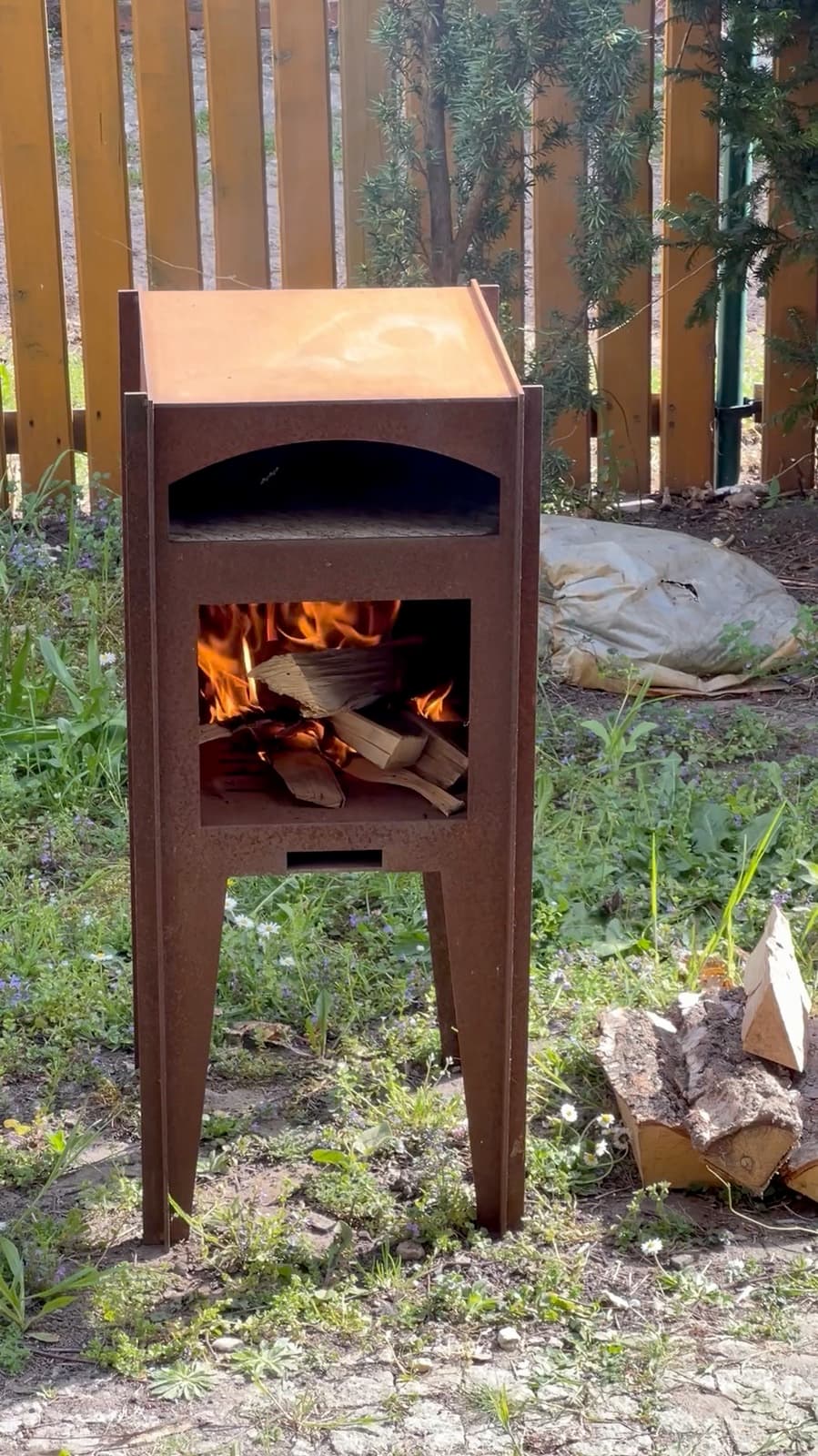

Gotowy piec z rozpalonym paleniskiem na zewnątrz.
FIG.06Gotowy piec z rozpalonym paleniskiem na zewnątrz.

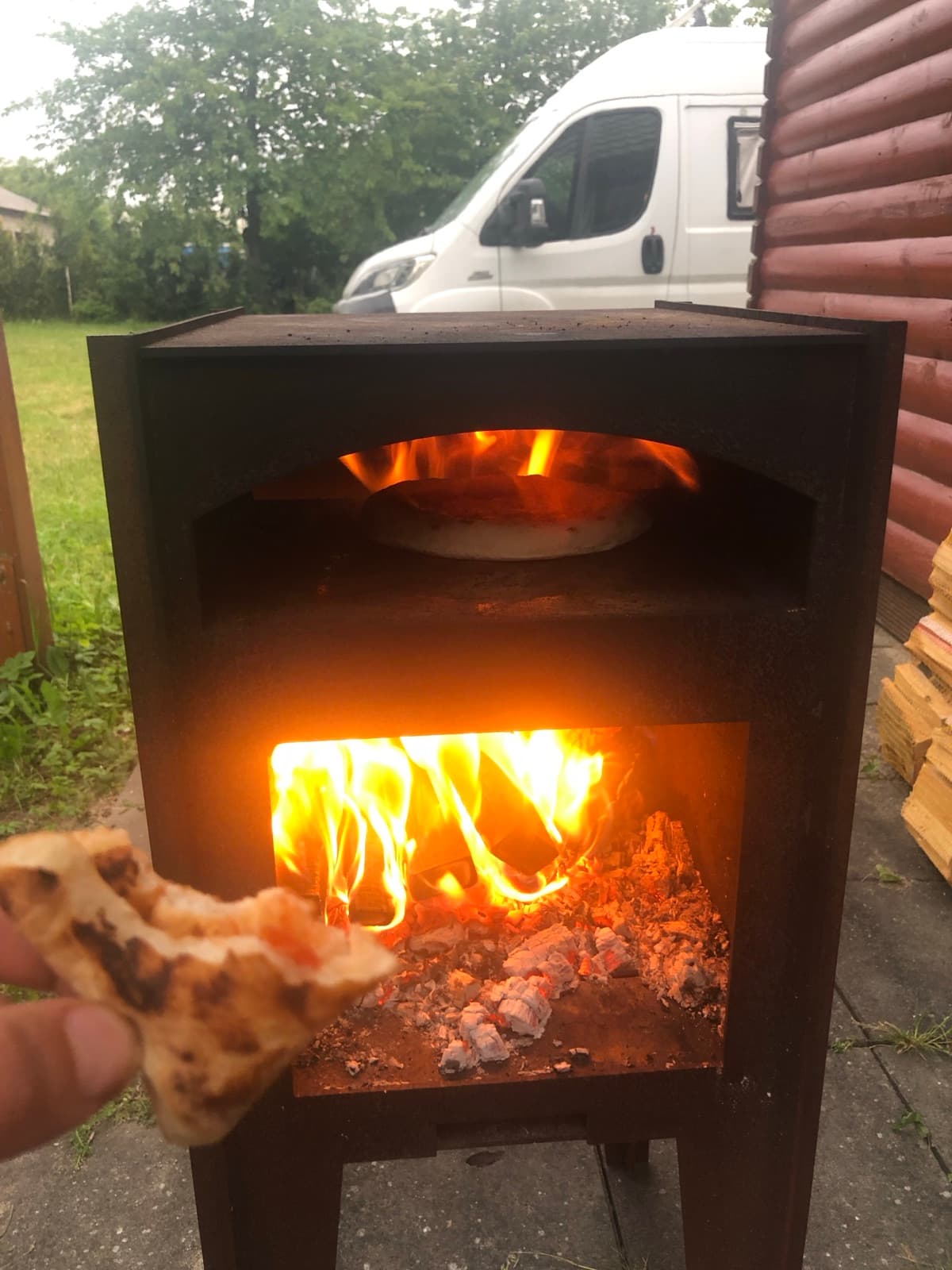

Kawałek pizzy podany przy rozpalonym piecu.
FIG.07Kawałek pizzy podany przy rozpalonym piecu.
