KNOBY T1N-POT: donica, która zamienia sygnały rośliny na MIDI

KNOBY to marka sprzętu muzycznego, którą współtworzymy razem z inżynierem elektroniki. Pierwszy produkt, T1N-POT, to donica, która czyta sygnały biologiczne rośliny i zamienia je na MIDI. Po naszej stronie jest obudowa i konstrukcja w CAD, specyfikacja mechaniczna pod płytki elektroniki oraz wizualizacje i film produktowy zrobione z prawdziwego modelu CAD. Produkt jest w fazie projektu: pierwszy prototyp obudowy drukujemy od października 2026.

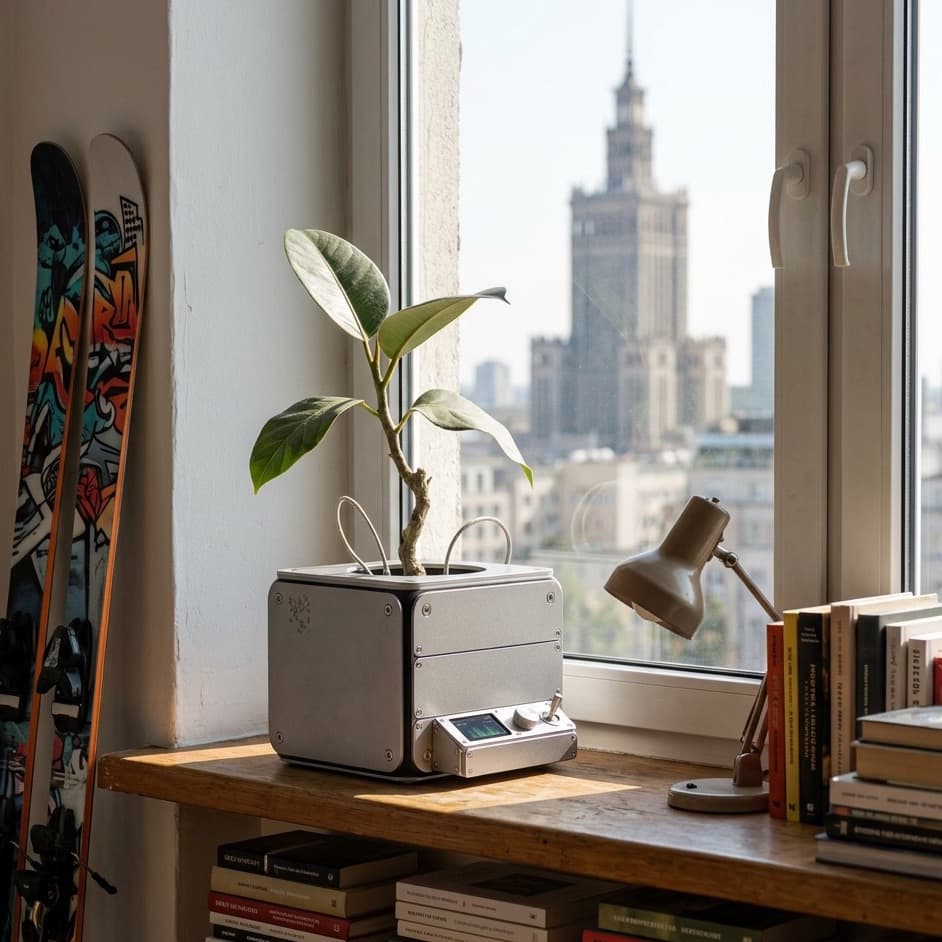

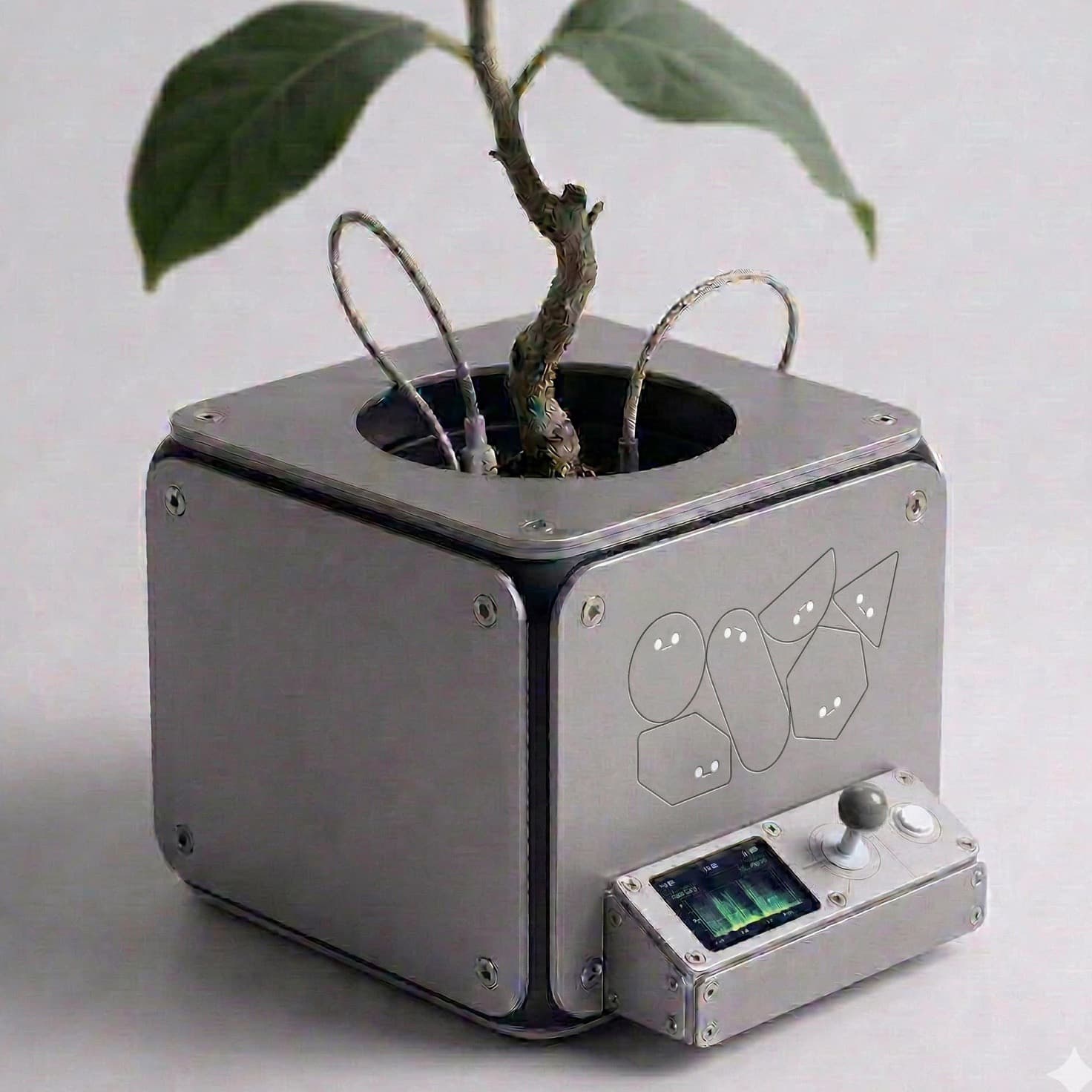

Render z modelu CAD (Blender). T1N-POT złożony: roślina w ceramicznym wkładzie, elektrody wpięte z tyłu, pulpit z ekranem z przodu.
Render z modelu CAD (Blender). T1N-POT złożony: roślina w ceramicznym wkładzie, elektrody wpięte z tyłu, pulpit z ekranem z przodu.

Problem

Donica ma być instrumentem: w środku roślina, ziemia i woda, a w ściankach elektronika z gniazdami na elektrody, USB-C, wyjściem audio, czujnikami i pulpitem z ekranem. Obudowa musi zmieścić siedem płytek wokół stożkowej doniczki, wyprowadzić gniazda przez metalowe ścianki, dać się złożyć i rozebrać, a przy tym wyglądać jak przedmiot, który stoi na biurku, a nie jak projekt z warsztatu.

Rezultat

Specyfikacja pod płytki i film produktowy są gotowe, a model obudowy dostaje ostatnie zmiany przed pierwszym drukiem. Pierwszy prototyp obudowy drukujemy od października 2026. T1N-POT nie jest jeszcze w sprzedaży.

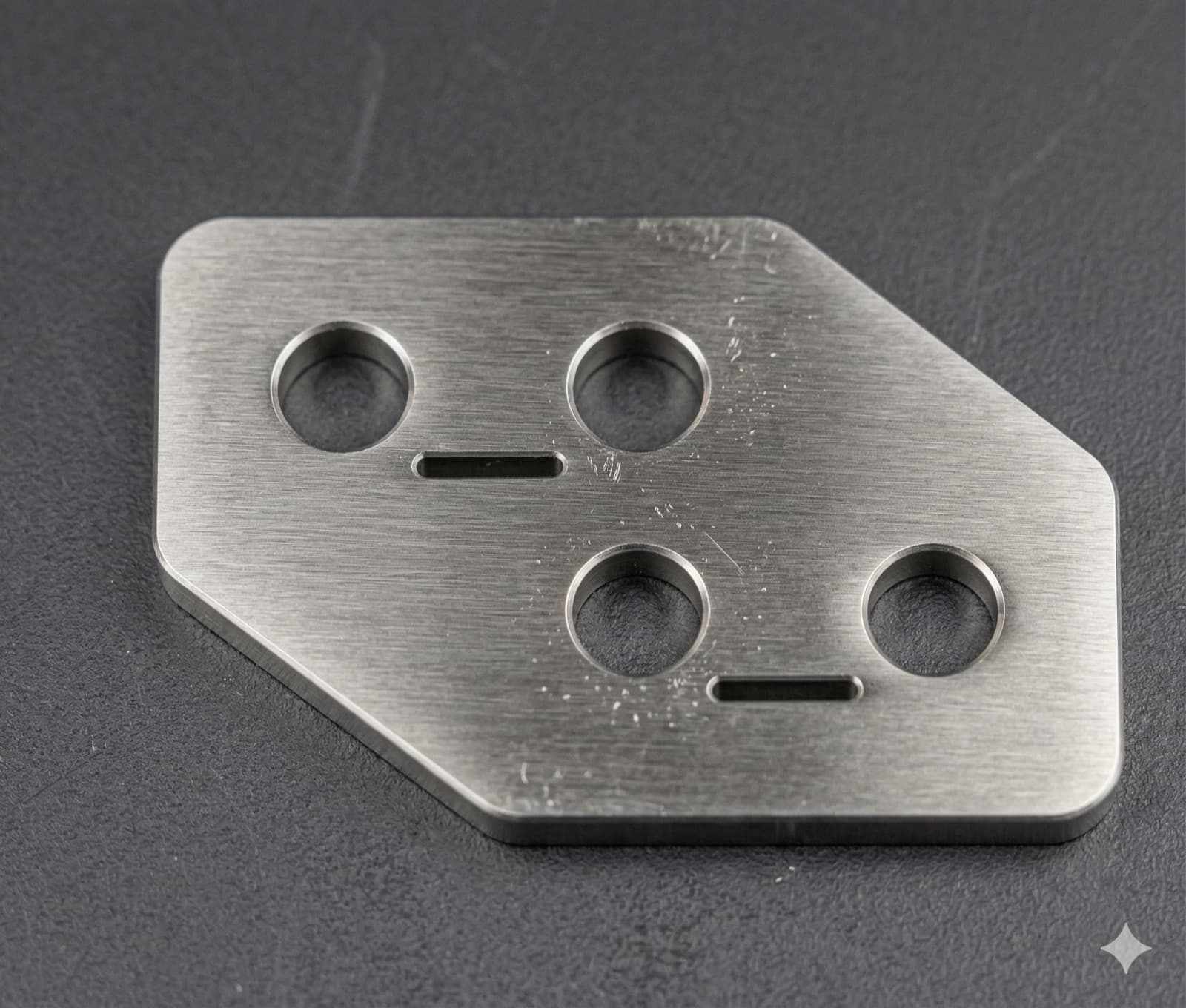

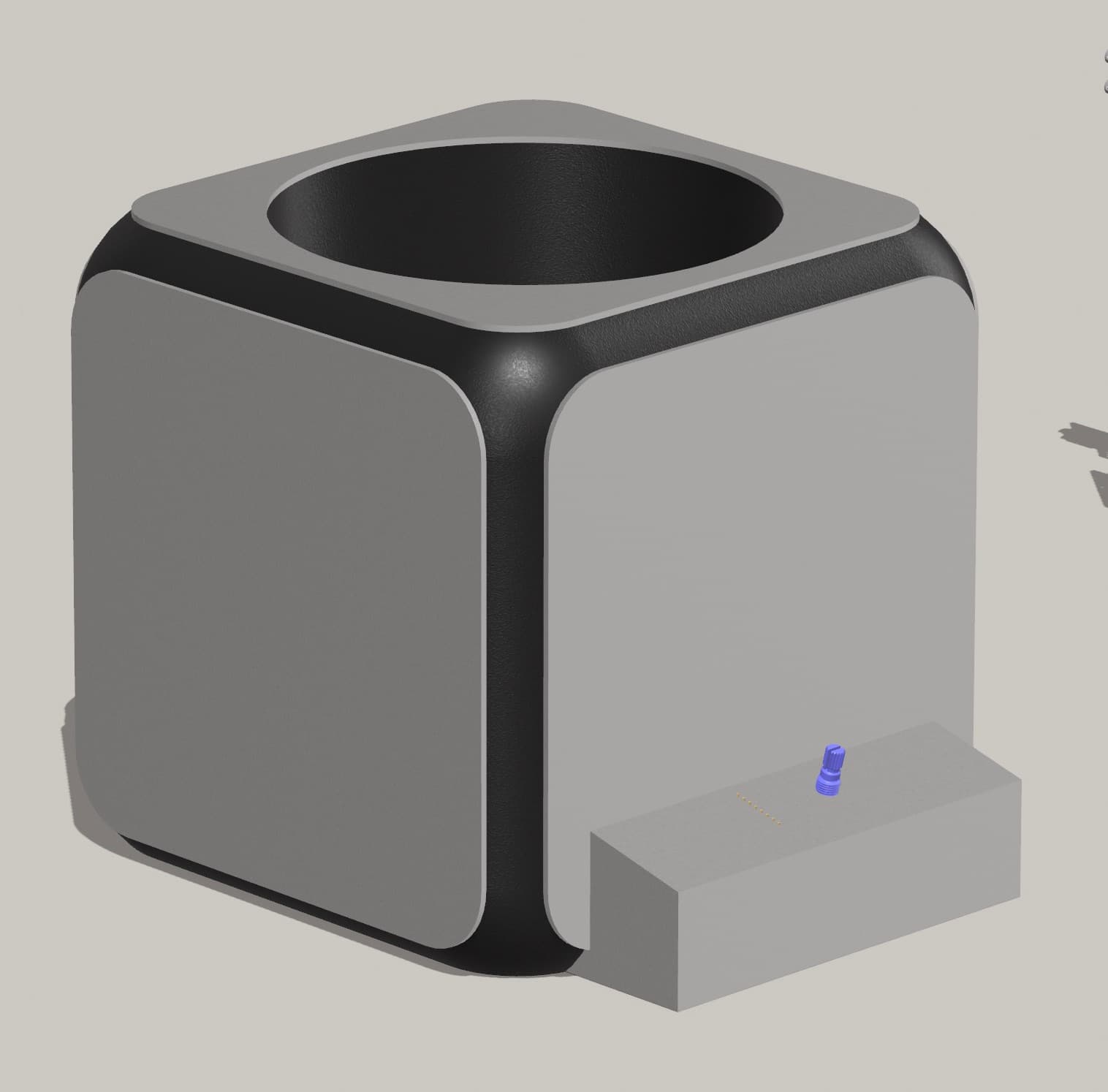

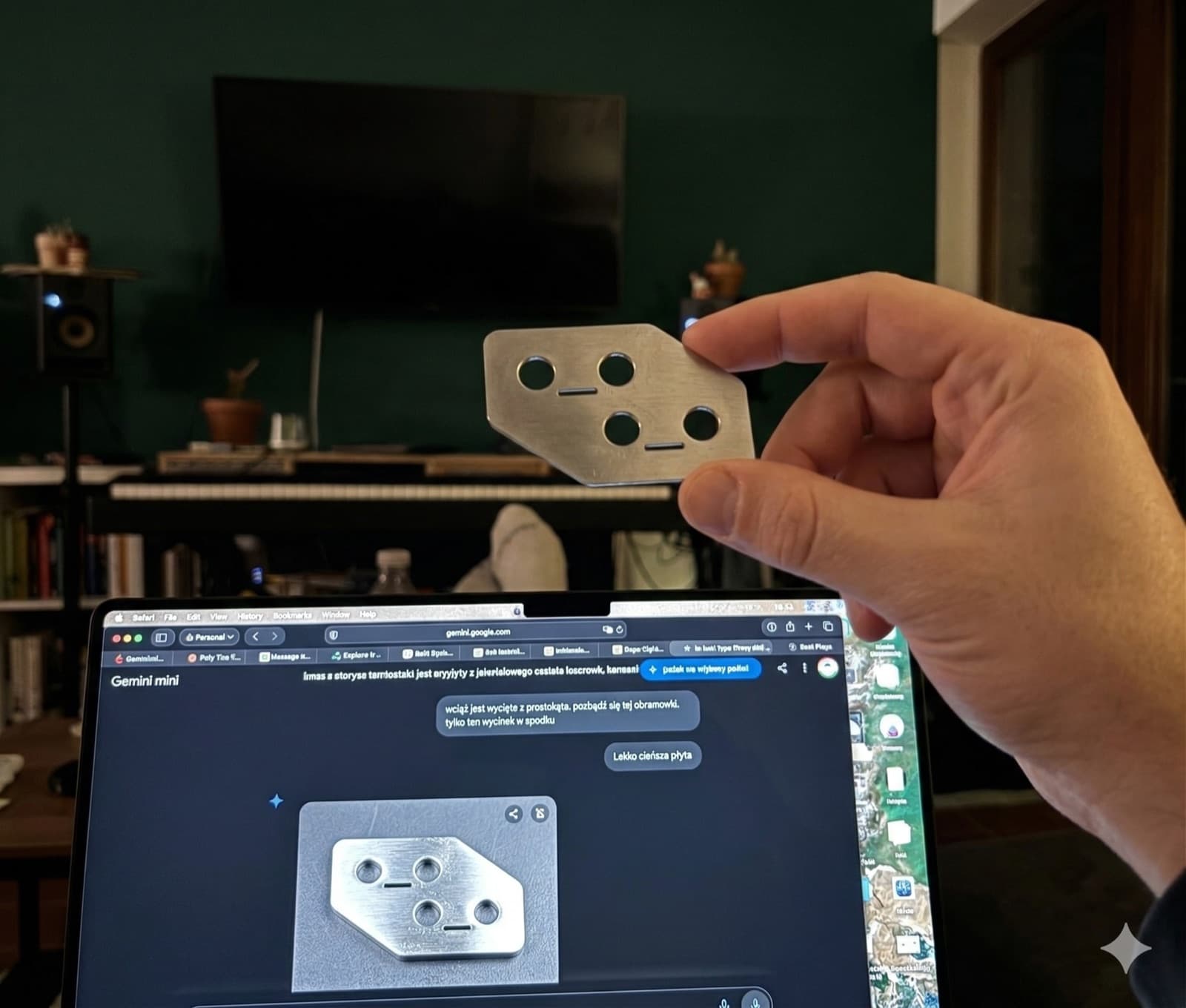

  1. 01Konstrukcja w Shapr3D: drukowany korpus z wnęką na ceramiczny wkład, obłożony blachami aluminiowymi 1,5 mm na śrubach ze stali nierdzewnej, z pulpitem pochylonym pod kątem 30° na ekran, diodę, enkoder i przycisk.
  2. 02Specyfikacja mechaniczna pod elektronikę, odczytana z modelu CAD: siedem osobnych płytek (płyta główna z ESP32-S3, USB-C, wyjście audio, pulpit, czujnik temperatury i wilgotności, czujnik światła, gniazda elektrod), ich obrysy, położenie w obudowie i wolne miejsce wokół doniczki. Wspólnik projektuje na tej podstawie płytki.
  3. 03Film produktowy i rendery w Blenderze z pliku STEP obudowy i modeli płytek: rozstrzał, płytki wchodzące do kieszeni, blachy, śruby, pulpit i roślina z elektrodami. Całość odtwarza się skryptami po każdym nowym eksporcie z CAD.
  4. 04Przygotowanie pierwszego prototypu: w modelu dochodzi miejsce na głośniki i otwierana tylna klapa, potem pełna kontrola przed drukiem.

Specyfikacje

IE-004
Status
Projekt, prototyp obudowy od 10.2026
Budowa
Drukowany korpus, blachy aluminiowe 1,5 mm
Elektronika
7 płytek, ESP32-S3
Wyjścia
USB MIDI, BLE, audio 3,5 mm
Narzędzia
Shapr3D, build123d, Blender

Film

Film produktowy z modelu CAD: rozstrzał, płytki wchodzą do kieszeni korpusu, wkład, blachy, wkręcane śruby, start ekranu i roślina z elektrodami.
