// 16
RefIE-016
KlientRafał (prywatny)
Rok2025
Skala1:1
[Inżynieria odwrotna][Mechanika][Druk 3D]

Odtworzony blok serwisowy do amortyzatora FOX

Blok serwisowy (adapter) do amortyzatora FOX odtworzony metodą inżynierii odwrotnej na podstawie geometrii oryginalnego elementu, wraz z pasującą tuleją. Korpus wydrukowany z PETG-CF wzmacnianego włóknem węglowym, z pomarańczowym akcentem z PETG, dwukolorowo na Bambu Lab X1C. 5 ścianek obwodowych, wypełnienie 15%, warstwa 0,2 mm, dysza 0,4 mm. Logo wytłoczone bezpośrednio w bryle. Część dopasowana i przetestowana.

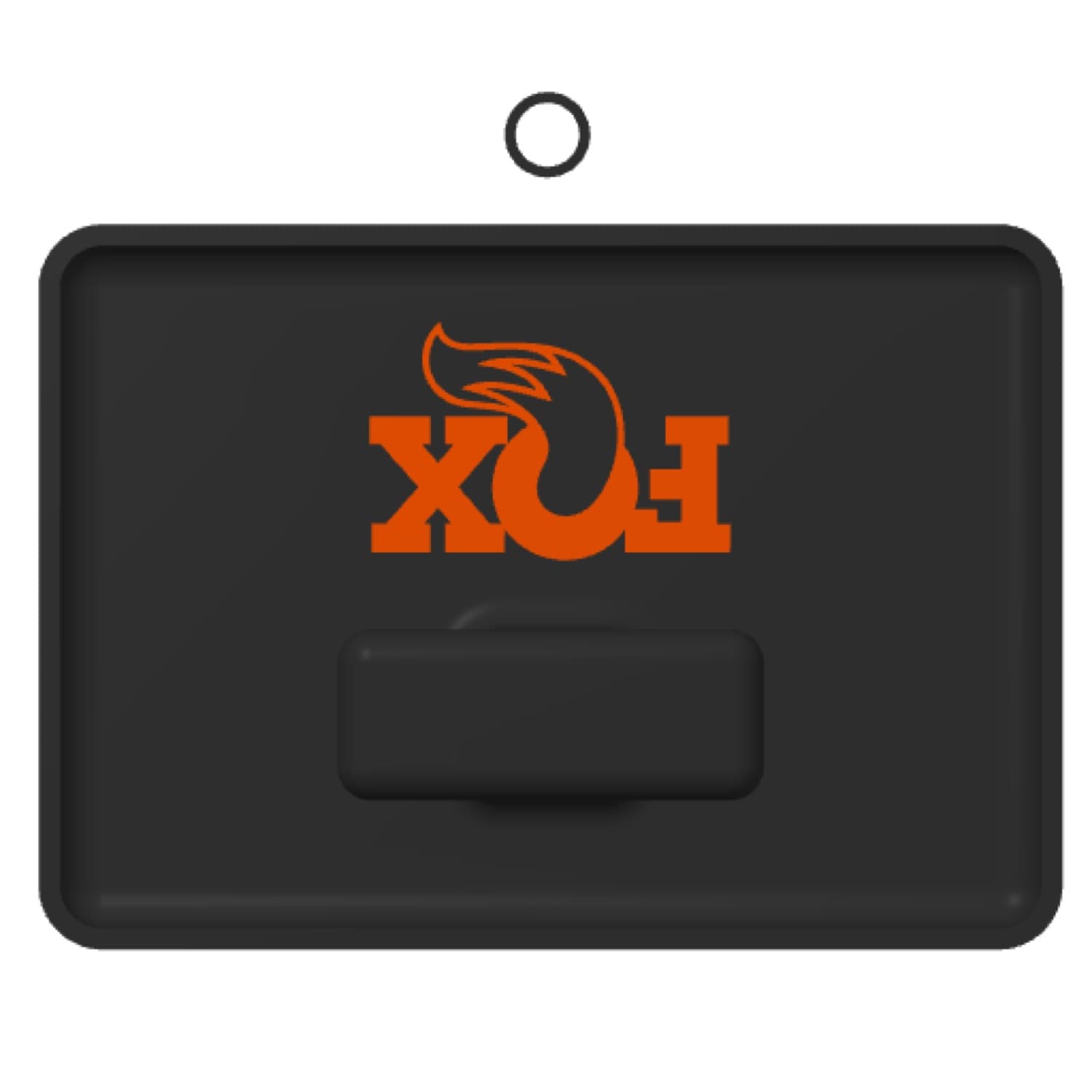

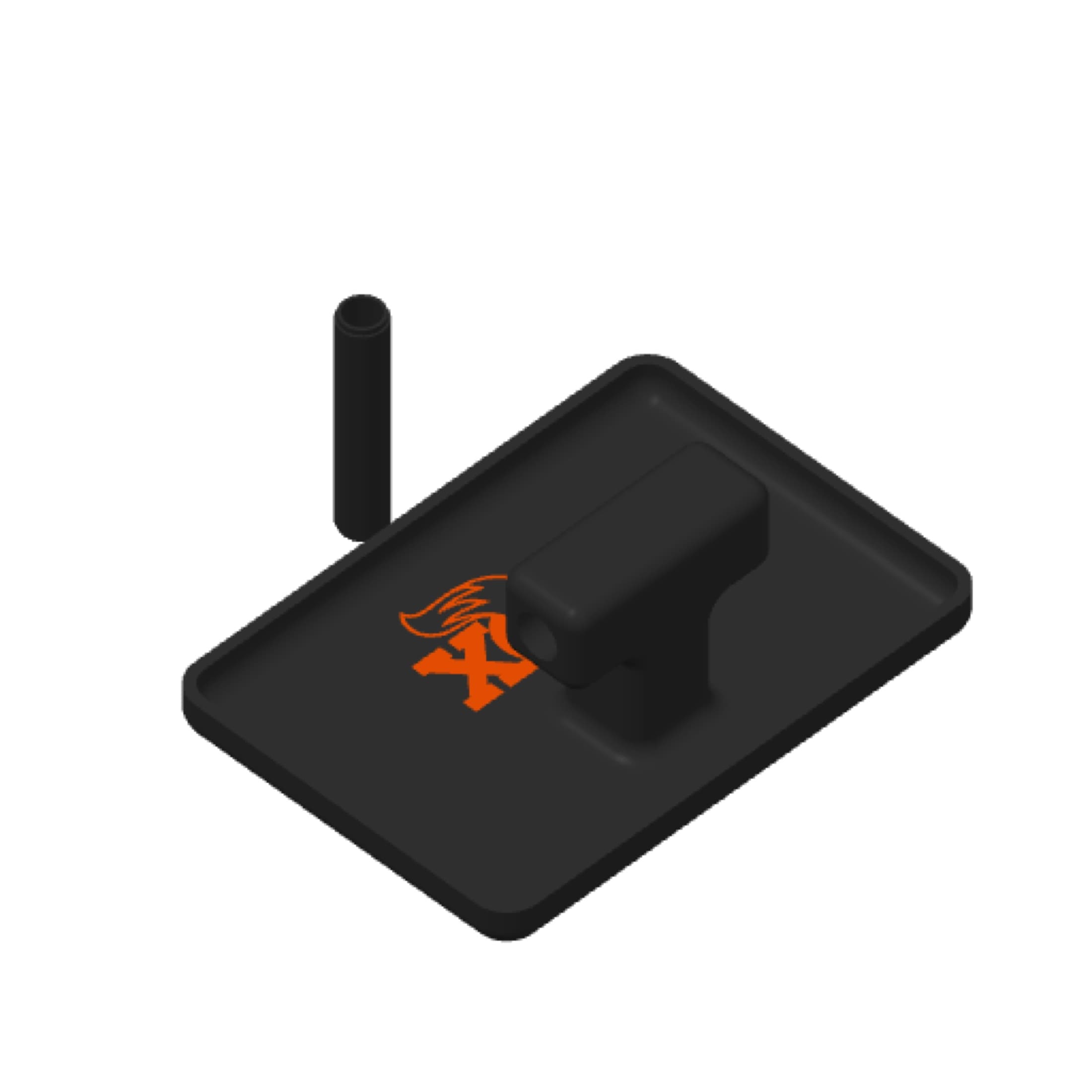

Render z modelu CAD: taca 240 x 170 mm, głowica z otworem Ø20 mm i logo FOX z pomarańczowego PETG.
Render z modelu CAD: taca 240 x 170 mm, głowica z otworem Ø20 mm i logo FOX z pomarańczowego PETG.

Problem

Do serwisu konkretnego amortyzatora FOX nie ma gotowego elementu z rynku. Geometrię i punkty styku trzeba było odtworzyć z istniejącej części tak, aby blok pewnie trzymał podzespół podczas serwisu, bez uszkadzania go. Dodatkowo część musiała być sztywna i trwała, dlatego zdecydowano o materiale wzmacnianym włóknem węglowym.

Rezultat

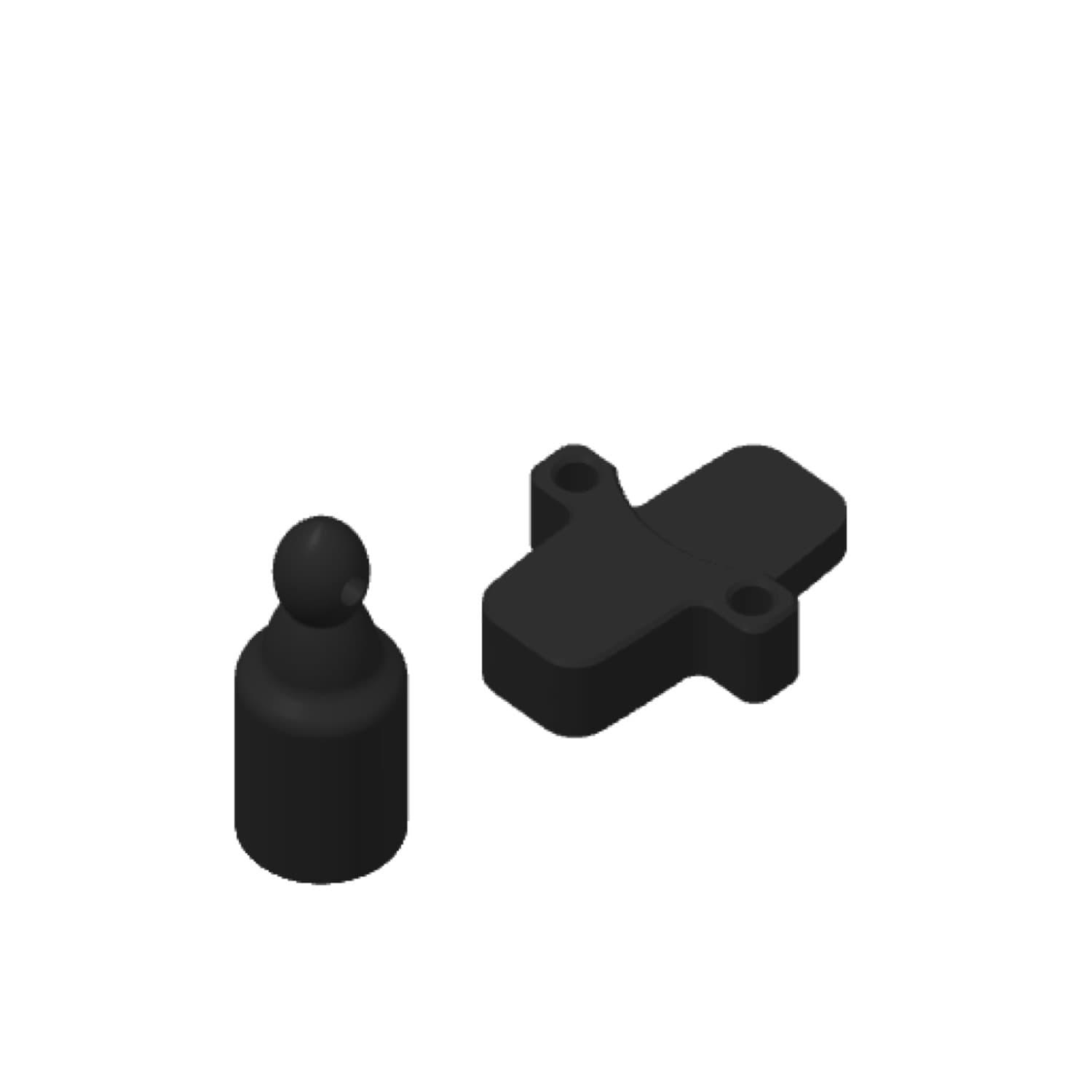

Działający blok serwisowy z pasującą tuleją, odtworzony bez plików producenta i wydrukowany z PETG-CF wzmacnianego włóknem węglowym. Część dopasowana do interfejsu amortyzatora FOX, gotowa do użycia przy serwisie. Element wpisuje się w szerszy zestaw części rowerowych wykonanych dla tego klienta.

  1. 01Pomiary i odtworzenie interfejsu amortyzatora FOX na podstawie fizycznego elementu: obrys, gniazdo robocze i punkty styku.

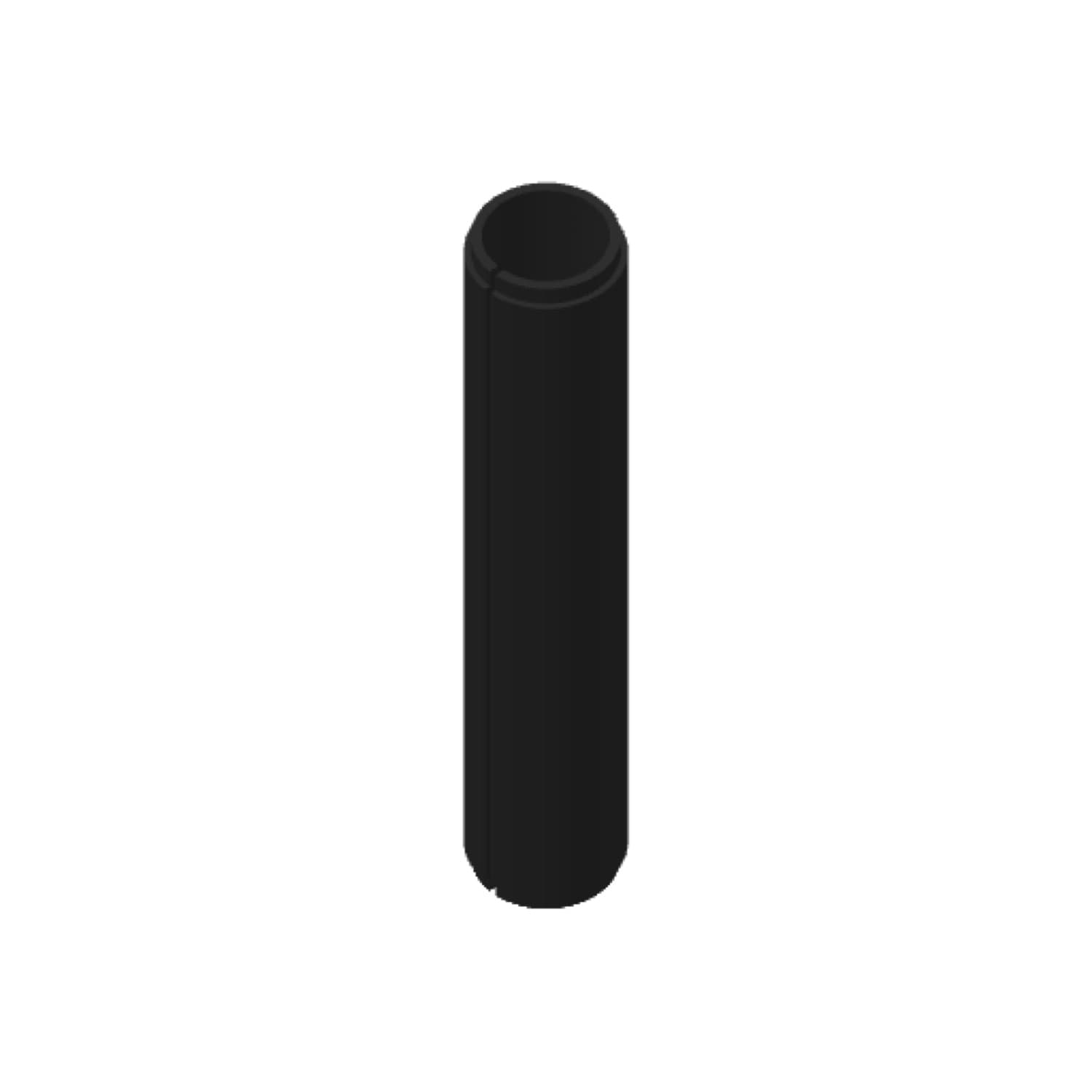

  2. 02Modelowanie w CAD bloku serwisowego oraz dopasowanej tulei, z logo wytłoczonym bezpośrednio w bryle.
  3. 03Dobór materiału i strategii druku: korpus z PETG-CF (włókno węglowe) dla sztywności, akcent z PETG, druk dwukolorowy na Bambu Lab X1C. 5 ścianek obwodowych, wypełnienie 15%, warstwa 0,2 mm.
  4. 04Druk we własnym studiu, dopasowanie na części i dostawa kompletu (blok plus tuleja).

Specyfikacje

IE-016
Część
Blok serwisowy + tuleja
Metoda
Inżynieria odwrotna
Materiał
PETG-CF + PETG, 2 kolory
Druk
Bambu Lab X1C, dysza 0,4 mm, warstwa 0,2 mm
Konstrukcja
5 ścianek, wypełnienie 15%
Wykończenie
Logo wytłoczone w bryle
